¿Qué es la extracción de partículas?

En sectores de fabricación avanzada modernos como la fabricación de automóviles, la industria aeroespacial, los dispositivos médicos y la electrónica de precisión, Limpieza técnica Se ha convertido en un indicador clave para medir la calidad y la fiabilidad del producto. Los contaminantes microscópicos residuales, como virutas metálicas, polvo, fibras y partículas duras en las superficies de los componentes, dentro de cavidades internas o en espacios reducidos, pueden provocar fácilmente fallos críticos, como el bloqueo del sistema hidráulico, el desgaste anormal de piezas de precisión, cortocircuitos eléctricos y la degradación de los sellos.

Actualmente, los estándares de prueba universales en toda la industria son: ISO 16232 (Vehículos de carretera — Limpieza de componentes y sistemas) y VDA 19.1 (Inspección de limpieza técnica). Dentro del limpieza técnica flujo de trabajo de inspección, extracción de partículas Constituye el proceso físico previo al tratamiento más crítico, ya que rige directamente la validez y autenticidad de los datos de la prueba.

1. Definición y objetivos principales de la extracción de partículas

Extracción de partículas Se refiere a un procedimiento de pretratamiento estandarizado que emplea métodos puramente físicos (lavado a presión, agitación ultrasónica, lavado con circulación interna de cavidades, purga con gas limpio, etc.). Este proceso elimina por completo los contaminantes sólidos en forma de partículas adheridos a las superficies de los componentes, orificios ciegos, cavidades internas, roscas y microfisuras, transfiere estas partículas a medios líquidos o gaseosos y, finalmente, logra la retención, el enriquecimiento y la recolección de partículas mediante membranas de filtro microporosas.

El flujo de trabajo completo de las pruebas de limpieza técnica sigue la siguiente secuencia::

Extracción de partículas → Filtración al vacío → Secado por membrana filtrante y acondicionamiento a peso constante → Análisis gravimétrico / Análisis microscópico de partículas. Como primer paso del flujo de trabajo de las pruebas, la extracción de partículas constituye un vínculo vital que conecta los procedimientos anteriores y posteriores, y determina directamente la validez de los datos finales de la prueba.

Restablecer el nivel real de contaminación. La extracción es el único procedimiento capaz de liberar partículas ocultas tanto del exterior como del interior de los componentes. Una extracción incompleta o parámetros inadecuados dejarán partículas residuales, lo que dará lugar a resultados de prueba muy inferiores a los reales y que no reflejarán el estado de limpieza real de los componentes.

Controlar rigurosamente los errores sistemáticos en las pruebas. La extracción se realizará en un entorno cerrado y limpio para minimizar la contaminación secundaria causada por el polvo ambiental en suspensión. Se implementarán pruebas en blanco para cuantificar las interferencias de fondo provenientes de equipos, disolventes y el entorno, garantizando que los datos de las pruebas solo caractericen los contaminantes residuales generados durante la fabricación y el ensamblaje del producto.

2. Procesos industriales convencionales de extracción de partículas

En cumplimiento de las normas ISO 16232 y VDA 19.1, se adoptan cuatro metodologías de extracción estandarizadas para componentes con geometrías, propiedades de materiales y configuraciones de sellado variadas, cada una con un ámbito de aplicación y restricciones de uso definidos:

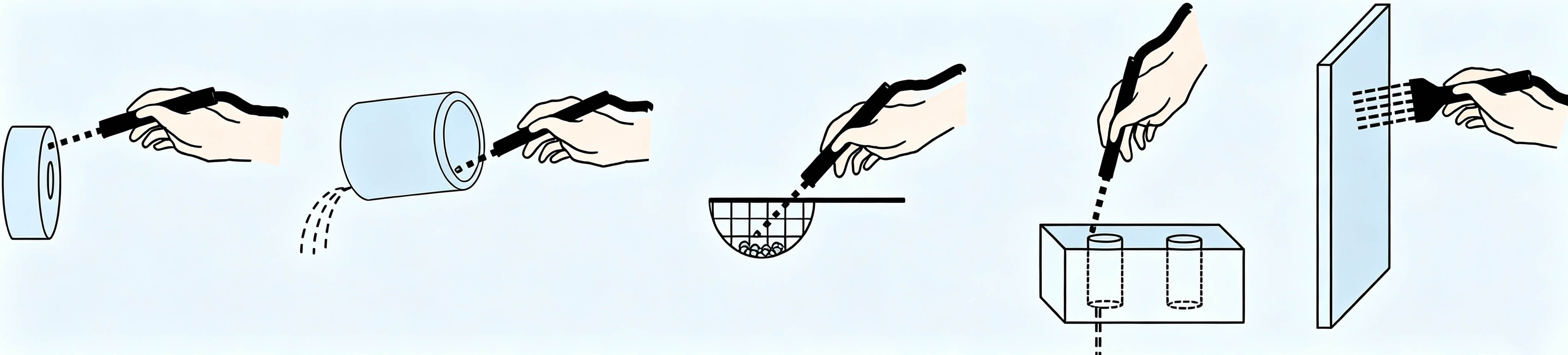

2.1. Extracción por enjuague a presión

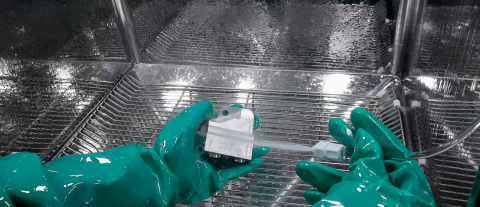

Principio técnicoSe rocía disolvente de extracción limpio a presión y caudal constantes sobre las superficies externas de los componentes, orificios pasantes y ranuras poco profundas, siguiendo trayectorias y ángulos de chorro estandarizados. El impacto del fluido desprende las partículas adheridas y se recoge completamente todo el líquido residual del enjuague.

Aplicaciones típicasComponentes de tamaño mediano a grande con estructuras abiertas y superficies accesibles, como bloques de cilindros de motor, discos de freno, carcasas, ejes y bridas. Es el método de extracción de uso general más extendido y de mayor estabilidad en la práctica industrial.

2.2. Extracción por ultrasonidos

Principio técnicoEl componente se sumerge completamente en un líquido de extracción limpio. Los ultrasonidos de alta frecuencia generan efectos de cavitación dentro del líquido, produciendo microondas de choque que desalojarán las micropartículas persistentes adheridas a orificios ciegos, microfisuras y superficies de fundición rugosas.

Aplicaciones típicas: Piezas pequeñas de precisión con estructuras complejas y microfisuras inaccesibles a las que no puede llegar la pulverización convencional, como carretes de válvulas de precisión, componentes microestampados y pequeñas piezas de aluminio fundido.

Riesgos y contraindicaciones del procesoUna potencia ultrasónica excesiva o un tiempo de exposición prolongado pueden provocar el desprendimiento del material del sustrato y generar pseudopartículas artificiales que distorsionan gravemente los resultados de las pruebas. Las piezas de metalurgia de polvos, las piezas fundidas porosas y los componentes de precisión de paredes delgadas deben utilizarse con precaución. Las pruebas de degradación por extracción son obligatorias para validar el rendimiento del proceso.

2.3. Extracción mediante lavado interno/agitación

Principio técnicoPara componentes tubulares cerrados o semicerrados, se inyecta disolvente limpio dosificado en los espacios internos. El lavado con circulación de líquido accionado por el equipo o la agitación mecánica sellada desaloja las partículas adheridas a las paredes internas, y el extractante se recoge de forma integral.

Aplicaciones típicas: Componentes tubulares y de tipo cavidad, incluyendo tuberías de freno, tuberías hidráulicas, intercambiadores de calor, cárteres de aceite y conjuntos de válvulas con cavidad sellada.

2.4. Extracción con purga de aire

Principio técnicoDentro de una cámara cerrada y limpia, bajo presión negativa, las piezas se purgan con aire seco y limpio de alta pureza. El flujo de aire arrastra las partículas, que se dirigen a membranas filtrantes específicas para su retención y recolección, sin contacto con líquidos durante todo el proceso.

Aplicaciones típicas: Componentes que prohíben la exposición a líquidos y son susceptibles a la oxidación o corrosión por disolventes, como módulos de control electrónico de precisión, placas de circuitos y componentes electrónicos.

Limitaciones del procesoEn comparación con la extracción en fase líquida, la purga con aire ofrece una menor eficiencia en la recuperación de partículas y una menor repetibilidad de las pruebas. Está clasificada como una metodología alternativa restringida en las normas pertinentes, aplicable exclusivamente a piezas especiales incompatibles con el lavado líquido, y no debe utilizarse como solución de ensayo de uso general.

3. Requisitos básicos de control de calidad para la extracción de partículas (exigidos por las normas)

Para garantizar la repetibilidad, la comparabilidad y la validez del proceso, la norma VDA 19.1 estipula que la validación del método, incluidas las pruebas de la curva de decaimiento y el control del valor en blanco, debe completarse antes de la implementación formal de cualquier procedimiento de extracción.

3.1. Prueba de la curva de decaimiento de extracción (Confirmación de validación del método)

Las pruebas de degradación verifican si los parámetros seleccionados (presión de extracción, volumen de disolvente, duración del ultrasonido, frecuencia de agitación, etc.) son adecuados para lograr una extracción completa de partículas sin dañar la pieza de trabajo ni el sustrato. Procedimiento: Realizar ciclos de extracción consecutivos repetidos en una misma muestra. Filtrar, pesar y analizar estadísticamente los datos de las partículas después de cada ciclo.

Criterio aceptado por la industriaLa masa o el recuento de partículas obtenido en un solo ciclo de extracción representa menos del 10 % de la cantidad total acumulada de todos los ciclos de extracción anteriores. Si se cumple este criterio, la extracción se considera completa, los parámetros se validan y pueden incorporarse a los Procedimientos Operativos Estándar (POE) formales.

3.2. Control de valores en blanco (Mitigación de interferencias de fondo del sistema)

Pruebas en blanco Cuantificar las interferencias de partículas de fondo derivadas del equipo de extracción, los disolventes, el material de laboratorio y las condiciones ambientales. Realizar el flujo de trabajo completo de extracción, filtración y secado sin cargar ninguna muestra de prueba para obtener resultados de prueba en blanco.

Requisitos estándarLas normas ISO 16232 y VDA 19.1 no especifican umbrales numéricos fijos, pero sí exigen explícitamente que el fondo de prueba no ejerza una influencia notable sobre los resultados de las pruebas de muestra. Una regla de control industrial estricta y ampliamente adoptada establece que la masa y el recuento de partículas en la prueba en blanco no deben exceder el 10 % del valor límite de limpieza del componente.

Requisitos ambientalesPara estabilizar los valores de referencia, las operaciones de extracción se realizan normalmente en entornos de sala limpia ISO 5 a ISO 7 o en equipos de extracción cerrados equipados con filtros HEPA de alta eficiencia para eliminar la interferencia del polvo ambiental.

Resumen

Extracción de partículas Constituye la piedra angular de las pruebas de limpieza técnica. La normativa, la estabilidad y la exhaustividad de los procesos de extracción determinan directamente la credibilidad de los datos de limpieza. A diferencia de la limpieza de componentes convencional, la extracción de partículas para pruebas busca la recuperación total de las partículas, la ausencia de pseudocontaminación artificial y resultados de medición trazables y repetibles.

En los sistemas de gestión de calidad de la fabricación de alta gama, los procesos estandarizados de extracción de partículas permiten cuantificar con precisión los niveles de limpieza de los componentes. Además, proporcionan información para optimizar los flujos de trabajo de fabricación, lavado y ensamblaje, constituyendo una garantía técnica fundamental para la fiabilidad a largo plazo de los productos de automoción, aeroespaciales, dispositivos médicos y electrónica de precisión.

Preguntas frecuentes

P1: Al establecer los SOP de extracción, si después de extracciones secuenciales repetidas la cantidad de partículas corregida del blanco de cada ciclo de extracción aún no satisface el criterio de decaimiento ("cantidad de partículas de extracción única") < Si se trata de un problema que afecta al 10 % del total acumulado de todos los ciclos anteriores, ¿cómo se debe llevar a cabo la resolución de problemas?

El fallo en la convergencia de la curva de decaimiento se debe principalmente a tres causas fundamentales.

1. La resolución de problemas se llevará a cabo en la siguiente secuencia:

El desprendimiento entre la pieza y el sustrato genera pseudopartículas persistentes (frecuentemente observado en la extracción ultrasónica). Una potencia ultrasónica excesiva o un tiempo de exposición excesivo provocan el desprendimiento continuo de sustratos de fundición porosos, materiales base de metalurgia de polvos, capas de recubrimiento o bordes plásticos frágiles. Cada ciclo de extracción genera abundantes partículas recién formadas, lo que da lugar a curvas de decaimiento no convergentes.

Soluciones: Reduzca la potencia de salida ultrasónica o acorte la duración de la exposición a los ultrasonidos. Si los criterios de eliminación no se cumplen tras ajustar los parámetros, cambie a métodos de extracción más suaves, como el enjuague a presión o el lavado circulatorio interno de la cavidad.

2. Intensidad de extracción insuficiente que conduce a un desprendimiento incompleto de partículas. Una presión de enjuague insuficiente, un volumen de solvente inadecuado o ángulos de chorro subóptimos significan que los contaminantes persistentes (por ejemplo, virutas de metal encapsuladas por residuos de aceite) dentro de las grietas y agujeros ciegos de los componentes solo se eluyen parcialmente en cada ciclo.

Soluciones: Aumentar adecuadamente la presión de enjuague y la dosis total de disolvente, y optimizar los ángulos de pulverización sin dañar la pieza de trabajo, para mejorar la capacidad de desprendimiento de partículas.

3. Interferencia del ruido de fondo del sistema: Los contaminantes residuales permanecen dentro de las cámaras y tuberías de los equipos, o bien existen altos niveles intrínsecos de partículas en los disolventes de extracción y las membranas de filtración. Cuando los valores de la prueba en blanco se aproximan a las magnitudes de partículas de la extracción de la muestra, los datos de medición brutos quedan enmascarados por el ruido de fondo y el cálculo de la relación de decaimiento deja de ser válido.

Soluciones: Suspender las actividades de validación del método. Realizar la autolimpieza del equipo y completar la calificación del valor en blanco. Todos los conjuntos de datos de la prueba de decaimiento deberán corregirse con respecto al valor en blanco antes del cálculo de la relación de decaimiento. La validación del decaimiento no procederá hasta que se cumplan los requisitos del valor en blanco.

Nota complementaria especialSi la curva de decaimiento no converge a pesar del ajuste de parámetros en todo el rango, evalúe el estado intrínseco de los componentes de prueba. El desprendimiento continuo de sustancias extrañas provenientes de adhesivos parcialmente curados, residuos de rectificado o recubrimientos friables en las superficies de los componentes representa un problema intrínseco de la pieza de trabajo, más que un defecto del método de extracción. Se deberá enviar retroalimentación a los departamentos de fabricación y limpieza para la optimización del proceso.
