Limpieza técnica, generalmente evaluados de acuerdo con estándares como ISO 16232 y VDA 19.1Está diseñado para cuantificar y controlar la materia extraña microscópica que puede afectar el rendimiento, la fiabilidad y la vida útil de los componentes de precisión.
En la práctica pruebas de limpiezaLos contaminantes generalmente se pueden clasificar según su forma física y propiedades materiales, incluyendo partículas metálicas duras, partículas no metálicas duras, partículas no metálicas blandas, fibras y residuos líquidos o en forma de película. Estos contaminantes pueden provenir de procesos de mecanizado y fabricación, entornos de producción, manipulación y embalaje, así como del ensamblaje de componentes y las primeras etapas de operación.
Este artículo proporciona una visión general sistemática de los principales tipos de contaminantes controlados por los requisitos técnicos de limpieza, sus fuentes típicas, los posibles mecanismos de falla y los parámetros clave de evaluación utilizados en el análisis de limpieza industrial. Estos parámetros incluyen el tamaño máximo de partícula (Lmax), la clasificación del material, Código de limpieza de componentes (CCC) y carga de contaminación gravimétrica.
En la fabricación industrial moderna, los componentes son cada vez más precisos, compactos y altamente integrados. Como resultado, incluso las partículas extrañas microscópicas que quedan en las superficies de los componentes o dentro de los canales internos pueden convertirse en posibles causas de mal funcionamiento del sistema.
Limpieza técnica, comúnmente evaluada según ISO 16232 (Vehículos de carretera: limpieza de componentes y sistemas) y VDA 19.1 (Inspección de limpieza técnica — Industria automotriz) proporciona un enfoque estandarizado para extraer, analizar, clasificar y cuantificar estos contaminantes.
Entonces, ¿qué tipos de contaminantes se controlan principalmente en inspecciones técnicas de limpieza?
La respuesta puede analizarse desde cuatro perspectivas: morfología y propiedades físicas del contaminante, fuentes y etapas del proceso, posibles mecanismos de daño y parámetros clave de evaluación industrial.
Durante extracción de limpieza y análisis microscópicoLos laboratorios suelen utilizar microscopía óptica y, cuando es necesario, microscopía electrónica de barrido con espectroscopia de rayos X de energía dispersiva (SEM-EDS) para caracterizar y clasificar las partículas extraídas.
Desde la perspectiva de la forma física y las propiedades del material, las principales categorías de contaminantes incluyen las siguientes.

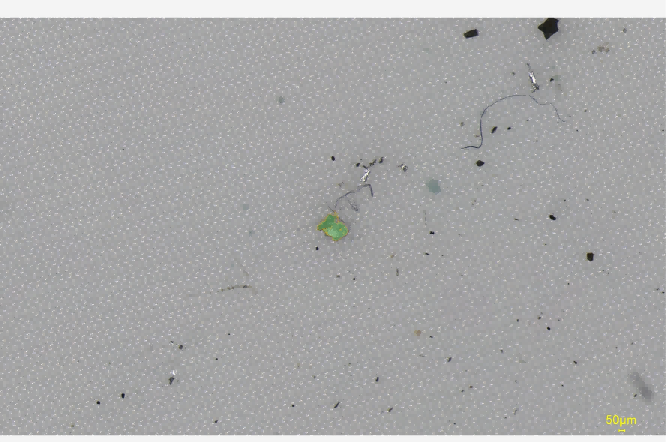

Las partículas metálicas se encuentran entre los contaminantes más críticos en control de limpieza técnica, especialmente cuando son grandes, afilados o conductores de electricidad.
Algunos ejemplos típicos son:
Metales ferromagnéticos: virutas de mecanizado de hierro fundido, residuos de desgaste de acero al carbono, fragmentos de acero endurecido y partículas generadas por componentes roscados.
Metales no ferrosos o no magnéticos: rebabas de aleación de aluminio, virutas de latón, partículas de cobre, fragmentos de acero inoxidable y residuos de soldadura.
Características físicas:
Las partículas metálicas suelen presentar un aspecto metálico y una fuerte reflexión de la luz bajo iluminación reflejada. Muchas virutas y fragmentos de mecanizado tienen bordes afilados y son relativamente duros e incompresibles.
¿Por qué deben ser controlados?
Las partículas metálicas pueden quedar atrapadas en las holguras de precisión y provocar arañazos, rayaduras, desgaste abrasivo o agarrotamiento mecánico en componentes como válvulas hidráulicas, cojinetes, ejes y componentes del sistema de transmisión.
En los sistemas eléctricos de alto voltaje, incluidos los sistemas de baterías de vehículos de nueva energía y las unidades de control electrónico (ECU), las partículas metálicas conductoras también pueden provocar fugas eléctricas, cortocircuitos u otros riesgos relacionados con el aislamiento, dependiendo de su tamaño, ubicación y condiciones de funcionamiento.

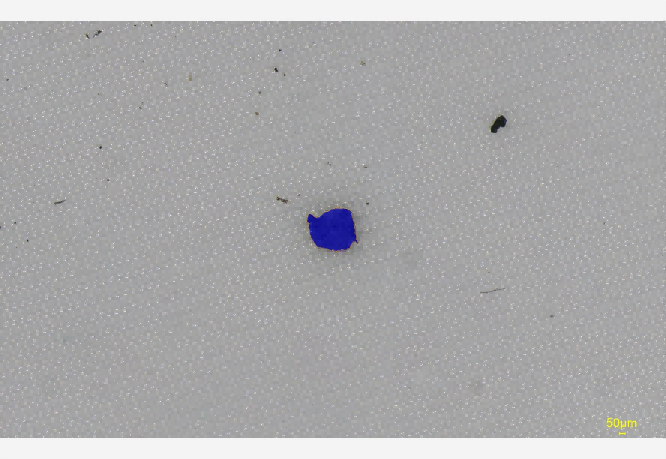

Las partículas duras no metálicas son generalmente contaminantes inorgánicos. Algunas poseen una dureza relativamente alta y pueden producir efectos abrasivos significativos al introducirse en sistemas mecánicos o de fluidos de precisión.
Algunos ejemplos típicos son:
Arena de cuarzo procedente de procesos de fundición
Perlas de vidrio o abrasivos
Alúmina u otros residuos abrasivos procedentes del molido
Partículas cerámicas
Polvo ambiental y partículas minerales
Características físicas:
A diferencia de las partículas metálicas, estos contaminantes generalmente no presentan brillo metálico. Bajo el microscopio óptico, pueden aparecer como partículas irregulares translúcidas, transparentes u oscuras, según su composición y morfología.
Algunas partículas de base mineral pueden tener una dureza significativamente mayor que el material componente circundante.
¿Por qué deben ser controlados?
Las partículas duras no metálicas pueden provocar desgaste abrasivo al entrar en sistemas móviles o que transportan fluidos. Durante la circulación del fluido, pueden dañar bombas, superficies de sellado, válvulas de precisión y canales internos, acelerando potencialmente el desgaste y afectando el rendimiento del sellado.
Los contaminantes blandos no metálicos suelen estar asociados a polímeros, elastómeros, recubrimientos, adhesivos u otros materiales orgánicos utilizados durante la fabricación y el ensamblaje.
Algunos ejemplos típicos son:
Partículas de caucho procedentes de componentes de sellado
Partículas de plástico
Escamas de recubrimiento o pintura
Residuos de adhesivo o sellador curado
Residuos aglomerados del agente desmoldante
Características físicas:
Estos contaminantes generalmente carecen de brillo metálico y presentan formas irregulares. En comparación con las partículas metálicas y minerales, muchos contaminantes poliméricos son relativamente blandos y pueden deformarse al ser sometidos a presión mecánica.
¿Por qué deben ser controlados?
Aunque generalmente son menos abrasivos que las partículas duras, los contaminantes blandos pueden acumularse en pequeños conductos de fluidos, orificios, componentes de inyección de combustible, válvulas y filtros finos.
La acumulación puede restringir el flujo, interferir con el funcionamiento de las válvulas o provocar el bloqueo parcial o total de conductos críticos.

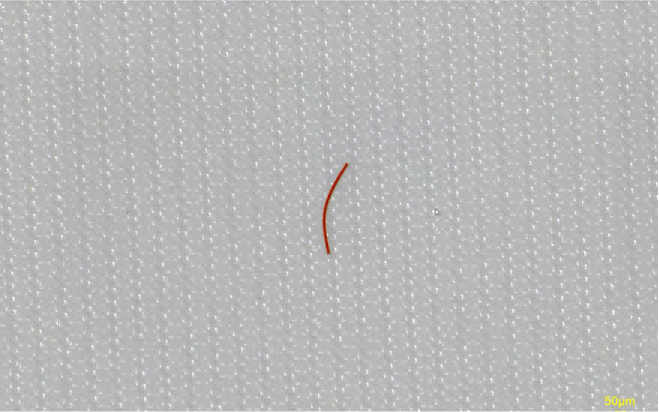

Las fibras requieren una atención especial debido a que su geometría alargada y su alta relación de aspecto las distinguen de la contaminación particulada convencional.
Algunos ejemplos típicos son:
Fibras naturales:
Fibras de algodón o lino procedentes de paños de limpieza.
Fibras procedentes de envases de papel
Fibras derivadas de la madera o polvo procedente de palés
fibras sintéticas:
Fibras que se desprenden de la ropa protectora
Cerdas de cepillo de nailon o polímero
fibras de tela no tejida
Fibras generadas por el desgaste de las correas de elevación.
La clasificación de las fibras se basa principalmente en características geométricas, como la longitud, el ancho y la relación de aspecto de las partículas. Los límites de clasificación específicos deben determinarse según la versión y el método de evaluación aplicables de la norma ISO 16232, la norma VDA 19.1 o las especificaciones de limpieza del cliente.
¿Por qué es necesario controlar las fibras?
Debido a su estructura alargada y flexible, las fibras pueden enredarse alrededor de ejes giratorios, componentes de válvulas, sondas u otras piezas móviles.
En los sistemas fluidos, las fibras también pueden actuar como una red física que captura partículas más pequeñas. Esto puede acelerar la acumulación de contaminantes y, potencialmente, provocar obstrucciones localizadas o repentinas.
Además de las partículas sólidas, el control de la limpieza también puede abordar los residuos líquidos y las películas delgadas, especialmente cuando el estado de la superficie es fundamental para los procesos de fabricación posteriores o el rendimiento del producto.
Algunos ejemplos típicos son:
Residuos de fluido de corte y aceite de mecanizado
aceites de estampado
Aceites conservantes o anticorrosivos
Residuos de tensioactivos o agentes de limpieza
Grasa y residuos orgánicos relacionados con la manipulación
Características físicas:
Estos contaminantes pueden permanecer en las superficies de los componentes en forma de películas extremadamente delgadas, difíciles de detectar únicamente mediante los métodos convencionales de recuento de partículas.
¿Por qué deben ser controlados?
Los residuos superficiales pueden afectar negativamente a procesos posteriores como el recubrimiento, la pintura, la soldadura y la unión adhesiva, al reducir la energía superficial o interferir con la adhesión.
A temperaturas elevadas, ciertos residuos orgánicos pueden descomponerse o carbonizarse. Dependiendo del material y del entorno operativo, los residuos químicos también pueden interactuar con los fluidos del proceso y contribuir a la corrosión u otros fallos superficiales.
Identificar el origen de los contaminantes es fundamental para implementar un concepto eficaz de control de la limpieza.
La contaminación no solo debe detectarse en la etapa de inspección final. También debe rastrearse su origen hasta el proceso de fabricación o manipulación para poder implementar medidas correctivas en etapas tempranas.
Fuente de contaminación | Contaminantes típicos | Etapas generacionales comunes |
Contaminación generada por el proceso | Virutas de mecanizado, rebabas de estampado, residuos de rectificado, finos de mecanizado | Mecanizado, fresado, taladrado, estampado, rectificado |
contaminación por residuos del proceso | Arena de fundición, abrasivos, residuos de agentes de limpieza, aceite protector contra la corrosión | Fundición, granallado, tratamiento abrasivo, limpieza, conservación |
Contaminación ambiental y de manipulación | fibras de ropa, fragmentos de guantes, huellas dactilares, polvo en suspensión | Áreas de montaje, logística, embalaje, manipulación manual |
Contaminación autogenerada durante el montaje o el funcionamiento. | Restos de ajuste a presión, partículas de desgaste, residuos de desgaste en etapa inicial | Ensamblaje de componentes, ajuste a presión, pruebas de final de línea, rodaje inicial. |
Las fuentes reales de contaminación pueden variar considerablemente dependiendo del diseño del componente, la tecnología de fabricación, los materiales y el entorno de producción.
Por lo tanto, la mejora de la limpieza generalmente requiere una combinación de detección de contaminación, identificación de la fuente, optimización del proceso y medidas de prevención de la contaminación.
La limpieza técnica no es simplemente una cuestión de determinar si un componente está "limpio" o "sucio".
En cambio, se utilizan procedimientos estandarizados de extracción y análisis para cuantificar la contaminación. Un flujo de trabajo típico de inspección de limpieza puede incluir extracción de partículas, filtración, análisis microscópico, clasificación y evaluación cuantitativa.
Los siguientes parámetros se utilizan habitualmente para caracterizar el rendimiento de limpieza.
El tamaño máximo de partícula (Lmax) especifica la dimensión de partícula más grande detectada durante la evaluación de limpieza.
Para componentes críticos, el cliente o la especificación de limpieza aplicable pueden definir un tamaño máximo de partícula permitido, en particular para partículas metálicas u otras partículas potencialmente dañinas.
El límite real depende de la aplicación y no debe considerarse un valor universal. Por ejemplo, algunas aplicaciones de válvulas hidráulicas, de transmisión o de precisión pueden imponer límites estrictos al tamaño máximo permitido de partículas metálicas.
El análisis de partículas permite clasificar los contaminantes según sus características materiales, como la contaminación metálica, no metálica y la basada en fibras.
Análisis óptico Puede proporcionar información sobre la morfología y las propiedades ópticas de las partículas. Para las partículas que no pueden identificarse de forma fiable mediante métodos ópticos, se puede utilizar SEM-EDS para una caracterización más exhaustiva del material.
Por ejemplo, las señales elementales como Fe, Al, Cu, Si, O y C pueden proporcionar información útil para identificar la composición probable de una partícula.
Sin embargo, la detección de elementos debe interpretarse junto con la morfología de las partículas, los efectos del sustrato y las condiciones analíticas, en lugar de basarse en un único pico elemental para determinar la clasificación del material.
El Código de Limpieza de Componentes (CCC) proporciona una forma estandarizada de representar la distribución del tamaño de las partículas.
Las partículas se asignan a clases de tamaño predefinidas, por ejemplo:
15–25 μm
25–50 μm
50–100 μm
100–150 μm
y otros rangos de tamaño aplicables
El recuento de partículas resultante dentro de cada clase de tamaño puede representarse mediante un código de limpieza u otro formato de informe estandarizado especificado por la normativa aplicable. estándar de limpieza o según las especificaciones del cliente.
Las clases de tamaño exactas y las normas de notificación deben determinarse siempre de acuerdo con la edición aplicable de la norma y el método de evaluación de la limpieza especificado.
El análisis gravimétrico determina la masa total de la contaminación extraída midiendo el aumento de masa del filtro después de la filtración y el secado.
Los resultados pueden informarse utilizando unidades como:
mg/component
mg/1.000 cm²
dependiendo del procedimiento de prueba aplicable y los requisitos de presentación de informes.
El análisis gravimétrico resulta especialmente útil cuando la masa total de contaminación es importante, aunque no proporciona la misma información sobre el tamaño y la morfología de las partículas que el análisis microscópico de partículas.
El propósito principal de limpieza técnica El objetivo es transformar los riesgos de contaminación microscópica en parámetros de calidad medibles, clasificables y controlables.
Los contaminantes que requieren control pueden incluir partículas metálicas duras, partículas no metálicas duras, partículas poliméricas blandas, fibras y residuos líquidos o en forma de película. Su importancia varía según el diseño del componente, el material, el proceso de fabricación, el entorno operativo y el mecanismo de falla.
Por ejemplo, los componentes hidráulicos y de transmisión pueden requerir especial atención a las partículas duras y a su tamaño máximo. Las baterías de alto voltaje y los sistemas electrónicos pueden exigir un control estricto de la contaminación metálica conductora. Por otro lado, las aplicaciones que implican recubrimiento, unión, soldadura, óptica u otros procesos altamente sensibles a la superficie pueden requerir mayor atención a los residuos orgánicos, las películas y las fibras finas.
Por lo tanto, una gestión eficaz de la limpieza técnica va más allá de la inspección final. Requiere una combinación de extracción y medición estandarizadas, clasificación de partículas, análisis de la fuente de contaminación, control de procesos y medidas preventivas.
Al identificar y controlar con precisión los diferentes tipos de contaminación, los fabricantes pueden reducir los riesgos de fallos relacionados con la contaminación y mejorar la fiabilidad, la durabilidad y la consistencia de los productos industriales de precisión.
En los análisis de limpieza técnica según normas como VDA 19.1 e ISO 16232, la clasificación de partículas puede incluir microscopía óptica y, cuando sea necesario, análisis SEM-EDS.
Los sistemas ópticos pueden utilizar las características de la luz reflejada, la morfología y otras propiedades ópticas para distinguir partículas.
Las partículas metálicas generalmente presentan una reflexión más intensa y características ópticas metálicas, mientras que las partículas no metálicas pueden presentar un comportamiento de reflexión, transmisión o polarización diferente dependiendo de su composición.
Los sistemas automatizados de inspección de limpieza pueden utilizar algoritmos de procesamiento de imágenes y características ópticas para clasificar las partículas durante el análisis microscópico.
Para las partículas que no pueden clasificarse de forma fiable mediante métodos ópticos, la microscopía electrónica de barrido combinada con espectroscopia de rayos X de energía dispersiva (SEM-EDS) puede proporcionar información adicional.
La microscopía electrónica de barrido (SEM) proporciona información de alta resolución sobre la morfología de las partículas, mientras que la espectroscopia de energía dispersiva de rayos X (EDS) identifica las señales características de rayos X asociadas a los elementos presentes en la región analizada.
Por ejemplo:
El hierro (Fe) puede indicar contaminación por acero o hierro.
La letra "Al" puede indicar contaminación a base de aluminio.
El cobre puede indicar contaminación por cobre o aleación de cobre.
El Si y el O pueden estar asociados con sílice u otros materiales inorgánicos que contienen silicio.
El carbono y el oxígeno pueden estar presentes en muchos materiales poliméricos u orgánicos.
Dado que los resultados de EDS pueden verse afectados por el tamaño de las partículas, el material del sustrato, los recubrimientos y otros factores analíticos, la identificación del material debe basarse en la interpretación combinada de la composición elemental, la morfología y las características ópticas.
La razón principal es que las fibras tienen características geométricas y mecanismos de contaminación significativamente diferentes en comparación con la contaminación por partículas convencional.
Las partículas convencionales se caracterizan generalmente por ser objetos particulados tridimensionales, y su dimensión máxima puede afectar directamente a si pueden pasar a través de un espacio determinado o quedar atrapadas en él.
Las fibras, en cambio, son estructuras alargadas y flexibles con una elevada relación de aspecto. Su longitud puede ser considerablemente mayor que su anchura, lo que les permite comportarse de manera diferente al entrar en espacios estrechos o conductos de fluidos.
Las partículas duras pueden provocar desgaste abrasivo, daños en la superficie o bloqueos mecánicos.
Las fibras pueden en su lugar:
Envuelva componentes giratorios o en movimiento.
Quedan atrapados en válvulas o filtros.
Puente que cruza aberturas estrechas
Capturar partículas más pequeñas
Formar estructuras de contaminación localizadas que restrinjan el flujo de fluidos
Por estos motivos, las normas de limpieza aplicables y las especificaciones del cliente pueden definir criterios distintos para las fibras, en lugar de tratarlas exactamente de la misma manera que las partículas convencionales.
La definición específica de la fibra, los límites dimensionales, el método de conteo y los requisitos de presentación de informes siempre deben determinarse a partir de la edición aplicable de la norma ISO 16232, la VDA 19.1 o la especificación pertinente del cliente.
