En la fabricación de precisión moderna, que abarca Sistemas de propulsión de vehículos eléctricos, motores de combustión interna y transmisiones, Sistemas de refrigeración líquida para centros de datos, hidráulica aeroespacial, y equipos semiconductores avanzados—Los contaminantes particulados microscópicos en las superficies de los componentes se han convertido en un factor crítico que afecta la vida útil, la fiabilidad y la seguridad general del producto. Pruebas técnicas de limpieza Constituye una barrera esencial de control de calidad para estos sectores de fabricación de alta gama.

¿Cómo es un estándar riguroso? prueba de limpieza técnica ¿Cuáles son sus principales aplicaciones industriales? A continuación se presenta un análisis exhaustivo.

1. ¿Cuál es el proceso central de las pruebas de limpieza técnica?

De conformidad con los principales estándares internacionales, tales como: VDA 19.1 y ISO 16232, estándar pruebas de limpieza abarca cinco pasos fundamentales, desde la preparación del entorno y la extracción de partículas hasta el análisis óptico:

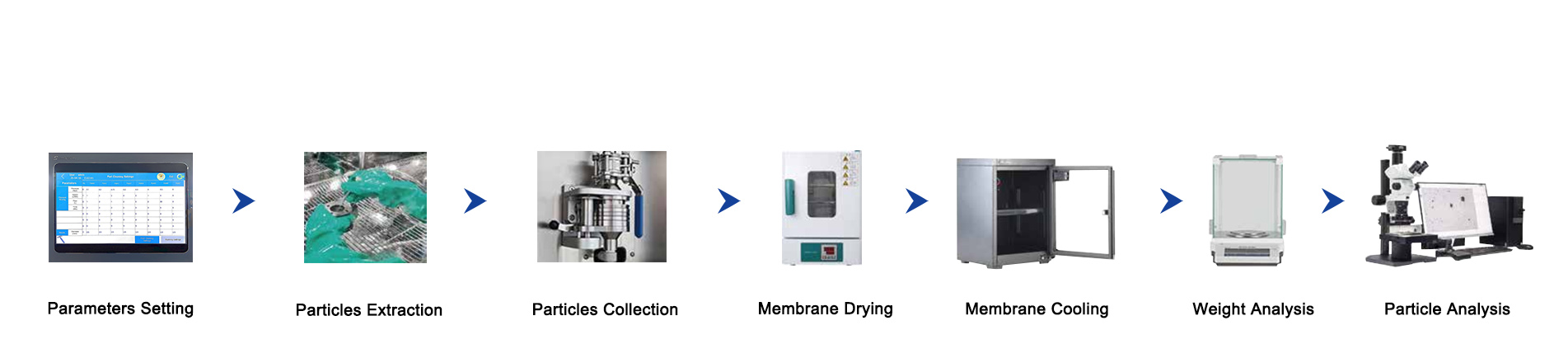

[Paso 1: Preparación y prueba del valor en blanco] ➔ [Paso 2: Extracción de partículas] ➔ [Paso 3: Filtración por membrana al vacío] ➔ [Paso 4: Secado y análisis gravimétrico] ➔ [Paso 5: Análisis microscópico automatizado]

Paso 1: Preparación ambiental y prueba de valor en blanco

Control de la contaminación de fondo: Pruebas de limpieza Debe realizarse en un entorno limpio y aislado (como un recinto equipado con un sistema de filtración de flujo de aire laminar ISO Clase 5 / Clase 6) para eliminar la interferencia del polvo externo en suspensión en el aire.

Validación de valores en blancoAntes de probar las piezas reales, se realiza un ciclo completo de extracción y filtración sin ningún componente. Esto garantiza que la contaminación de referencia (valor de referencia) del sistema se mantenga extremadamente baja (por ejemplo, diferencia de masa ≤ 0,2 mg), evitando lecturas de partículas erróneas introducidas por el equipo.

Paso 2: Extracción de partículas

En función de las características estructurales del componente, se utilizan métodos físicos adecuados para desprender las partículas superficiales e internas y transferirlas a un fluido de limpieza (como disolventes de hidrocarburos específicos):

Pulverizador autolimpiante de 4 paredesLas boquillas de pulverización multiángulo de amplio diámetro, situadas en la parte superior del depósito de lavado a presión, limpian automáticamente las paredes interiores, garantizando unas condiciones de fondo ideales antes de las pruebas.

Extracción por presión/lavadoLas boquillas de pulverización a presión aplican el disolvente a presiones o caudales controlados y ángulos específicos. Los parámetros de lavado (presión según las normas nacionales o caudal según las normas europeas) se pueden ajustar por volumen o temporizador, de acuerdo con las especificaciones de cada componente.

Extracción ultrasónica automatizadaLa cavitación ultrasónica genera altas presiones localizadas y microchorros dentro del fluido, lo que interrumpe la adhesión de partículas insolubles en geometrías complejas. Esto proporciona una separación de partículas altamente uniforme y mejora la automatización de las pruebas.

Paso 3: Filtración por membrana al vacío

Recopilación síncrona de partículasEl disolvente que contiene las partículas extraídas pasa a través de un sistema de filtración al vacío en línea, que captura los contaminantes en una membrana filtrante específica con tamaños de poro determinados (por ejemplo, 5 μm o 15 μm).

Filtración fraccionada multietapaPara cumplir con los estrictos requisitos de las pruebas, los soportes de membrana de varios niveles con diferentes tamaños de poro preclasifican y capturan partículas en distintos rangos de tamaño.

Paso 4: Secado y análisis gravimétrico

Desecación y eliminación de disolventesLa membrana filtrante cargada de partículas se coloca en un horno de secado a temperatura constante para evaporar el disolvente y la humedad restantes.

Medición de masa de precisiónUtilizando una balanza analítica (con una resolución de 0,01 mg o 0,001 mg), se mide la diferencia de masa de la membrana del filtro antes y después de la filtración para calcular el nivel gravimétrico total (mg) de contaminantes.

Paso 5: Sistema automatizado de análisis microscópico

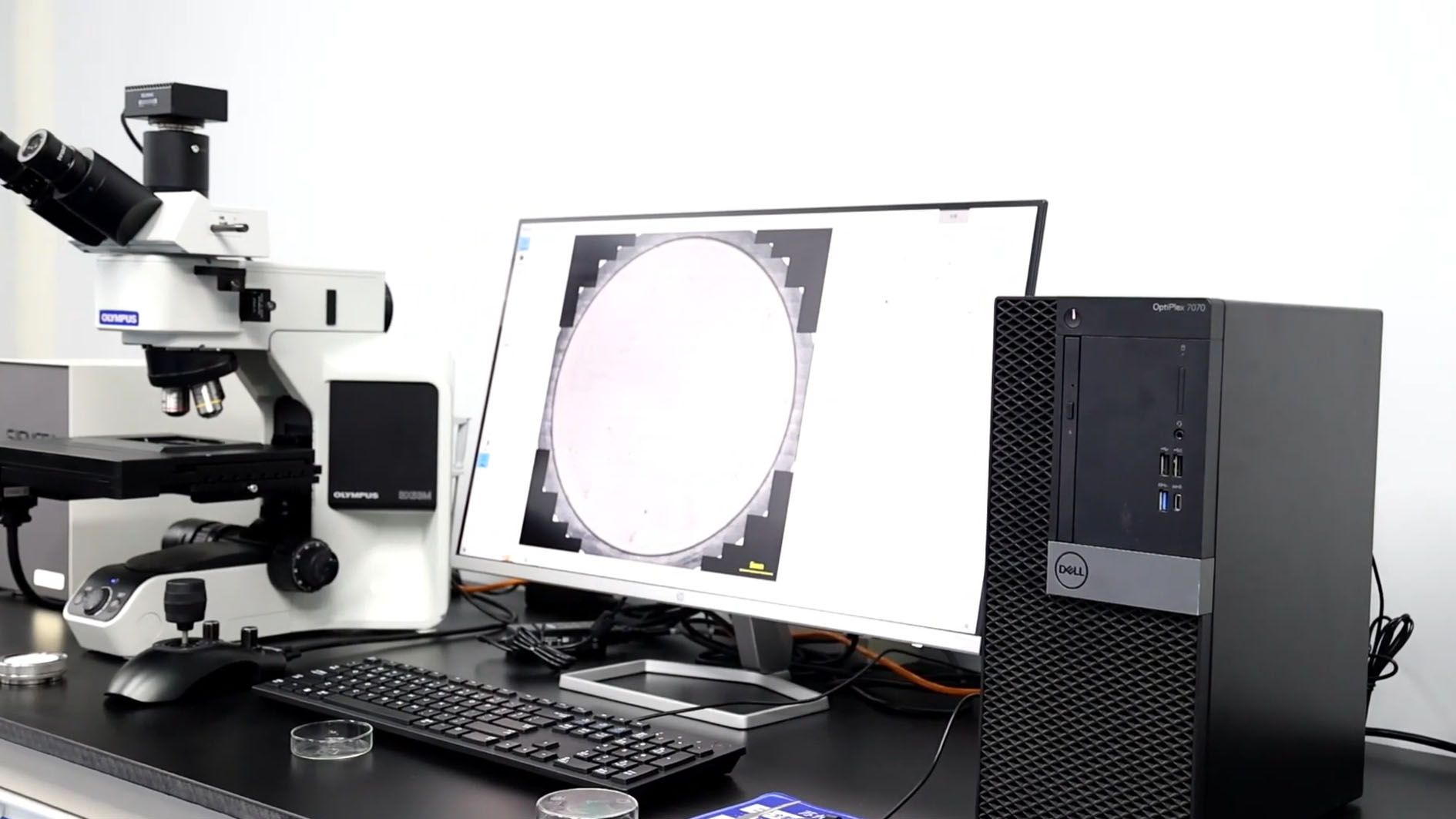

Escaneo de membrana completa: La membrana de filtro seca se transfiere a un microscopio automatizado de inspección de limpiezaLas plataformas motorizadas X/Y de alta precisión y los módulos de autoenfoque del eje Z permiten un ensamblaje perfecto y un escaneo de superficie completa.

Clasificación de partículas mediante IA (Metálicos frente a no metálicos frente a fibras): Mediante la tecnología de polarización óptica, el sistema distingue las partículas metálicas reflectantes, las partículas no metálicas no reflectantes y las fibras flexibles en un solo escaneo, evitando así errores de juicio humanos.

Salida del código de dimensionamiento y limpiezaEl sistema mide las dimensiones de las partículas (diámetros mayor y menor), cuenta las partículas en rangos de tamaño estándar (por ejemplo, clases de tamaño B a K) y genera automáticamente códigos de limpieza estándar (por ejemplo, F00, G12) e informes de cumplimiento según VDA 19.1 / ISO 16232.

2. ¿Dónde se aplican las pruebas técnicas de limpieza?

A medida que los márgenes de tolerancia se reducen en la ingeniería moderna, pruebas de limpieza Se ha convertido en un requisito fundamental en varias industrias clave:

1. Vehículos eléctricos (VE) e ingeniería de sistemas de propulsión

Sistemas eléctricos "trieléctricos" (Batería, Motor, ECU): Evita que los chips metálicos conductores provoquen cortocircuitos en las baterías y protege los cojinetes de los engranajes de la transmisión eléctrica del desgaste prematuro.

Motores y transmisiones: Imprescindible para bloques de motor, cigüeñales, árboles de levas y placas de válvulas para evitar el rayado de los cilindros o el atasco de las válvulas hidráulicas.

2. Centros de datos y sistemas de refrigeración líquida de alta potencia

Placas de refrigeración, conectores rápidos y tuberíasLos circuitos de refrigeración líquida en los racks de servidores de IA, las unidades de almacenamiento de energía y los vehículos eléctricos cuentan con microcanales con espacios extremadamente estrechos. Las rebabas metálicas internas, los residuos o las partículas de goma pueden obstruir fácilmente los microcanales, dañar los impulsores de las bombas o comprometer los sellos de desconexión rápida, lo que puede provocar estrangulamiento térmico o fugas de fluido peligrosas.

3. Hidráulica de precisión y potencia fluida

Válvulas y bombas hidráulicasLas partículas duras de tamaño micrométrico presentes en espacios hidráulicos reducidos pueden provocar el atasco del carrete de la válvula, una erosión grave de la bomba y fugas de fluido.

Sistemas de inyección de combustibleLos orificios a microescala en los inyectores common rail de alta presión son extremadamente sensibles; incluso partículas mínimas pueden distorsionar los patrones de pulverización u obstruir las boquillas.

4. Sistemas aeroespaciales y ferroviarios

Los sistemas hidráulicos de control de vuelo, los sistemas de frenado y las cajas de engranajes de alta resistencia requieren una fiabilidad absoluta y una calidad impecable. La verificación de la limpieza es un control obligatorio antes de la entrega final.

5. Dispositivos médicos y semiconductores

Implantes ortopédicos e instrumental quirúrgico: La limitación estricta de partículas previene respuestas inmunitarias adversas o inflamación de los tejidos en los pacientes.

Cámaras de vacío para semiconductores y suministro de gas: Las partículas minúsculas pueden causar graves defectos en las obleas y fallos de exposición durante la fabricación; controles de limpieza Aquí se opera a escala micro y nanométrica.

Conclusión

Pruebas técnicas de limpieza es mucho más que un simple lavado: es una disciplina de ingeniería integral que integra la extracción de microcontaminantes, la filtración de fluidos, la microscopía de polarización óptica y el análisis automatizado de datos. Establecer un sistema estandarizado, flujo de trabajo de inspección de limpieza de alta precisión Es fundamental no solo para garantizar la calidad y la competitividad de la cadena de suministro, sino también para impulsar la fabricación de alta gama hacia estándares de fiabilidad y rendimiento más elevados.
