Sistema de análisis de limpieza técnica SinAPC53M

Marca y modelo:

-Marca:XIENS

-Modelo:Sistema de análisis de limpieza técnica SinAPC53M

Propósito del Ddispositivo:

-Solía ​​hacerlo contar y analizar el tipo, tamaño y cantidad de contaminantepartículas en la membrana del filtro y clasificarlas por tamaño.

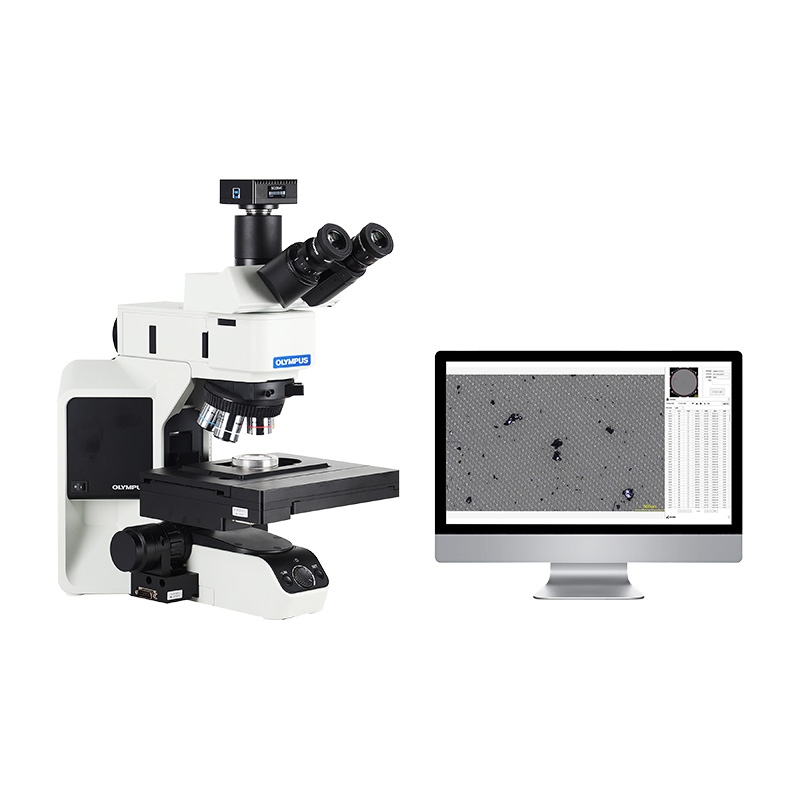

Componente del equipo:

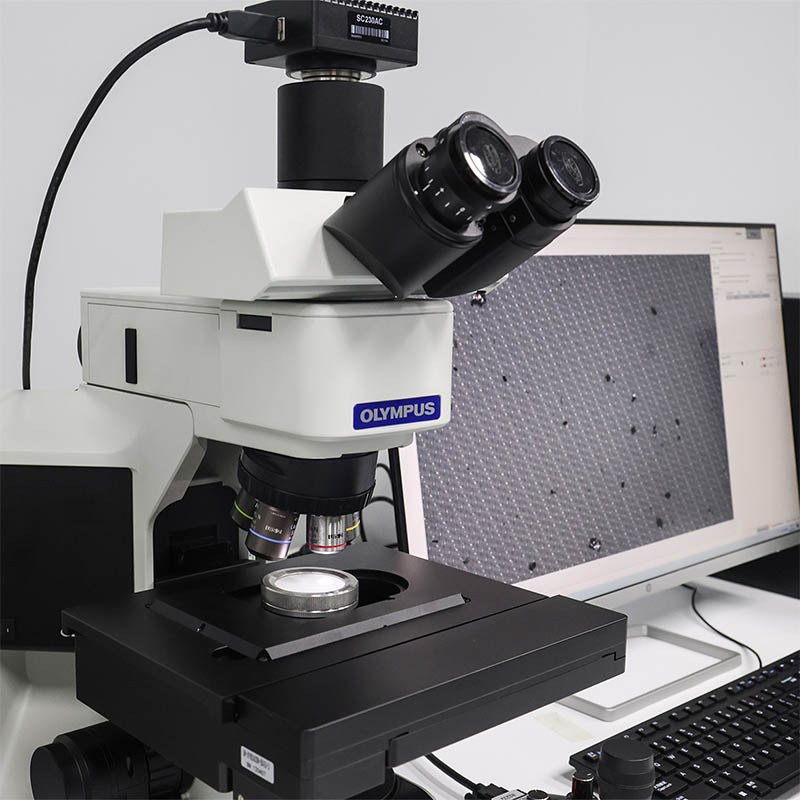

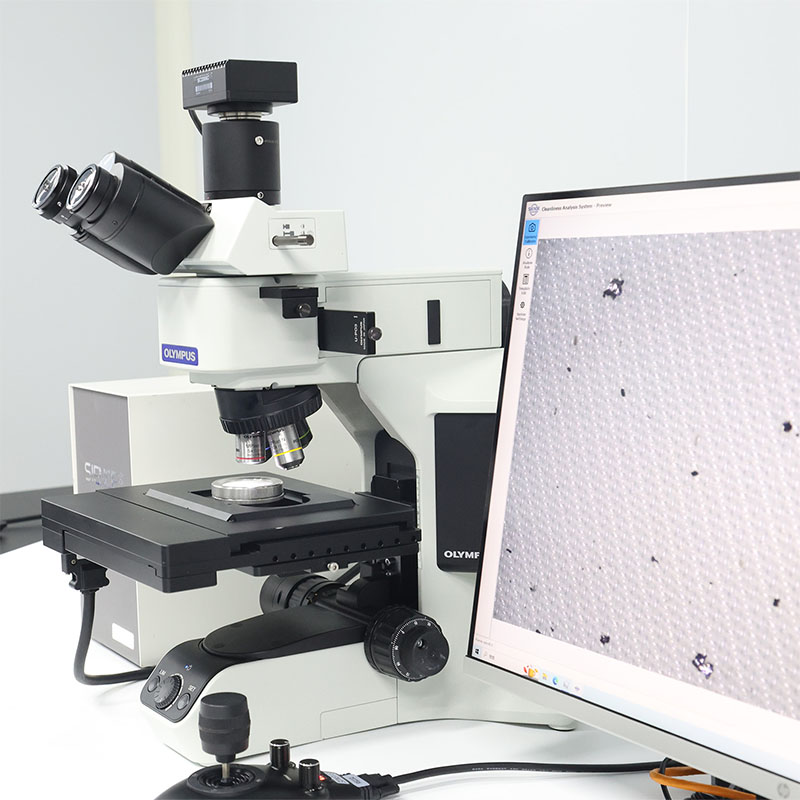

-Olimpo japonés BX53Mmicroscopio de gran profundidad de campo

-Plataforma de escaneo motorizada de alta precisión

Sistema de imágenes de alta definición

Software de limpieza técnica

-Computadora de alto rendimiento

Actuación:

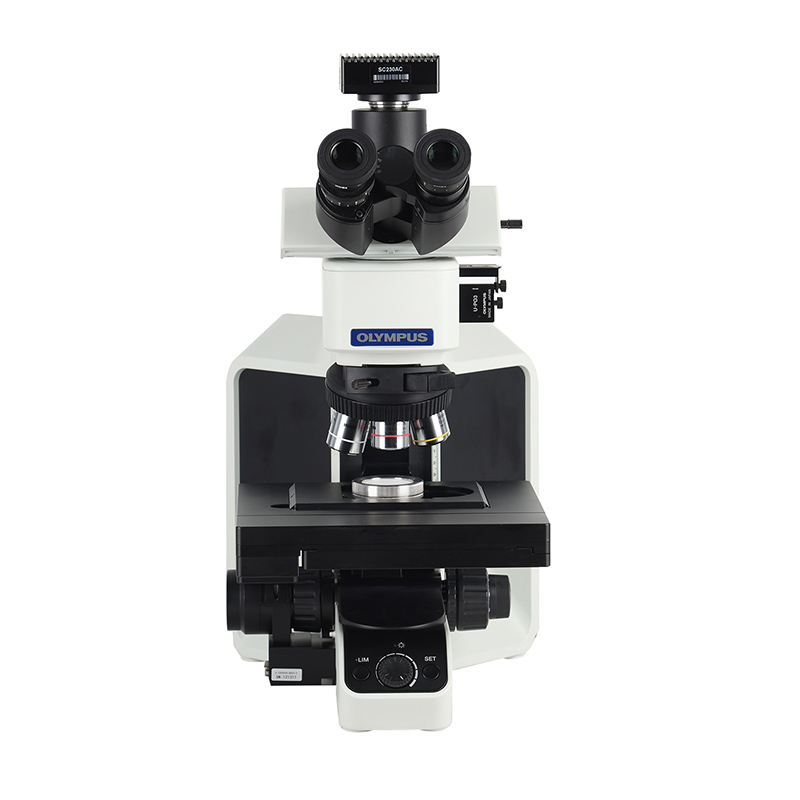

-Olimpo japonés BX53MEl microscopio metalográfico vertical de grado de investigación (para detectar partículas de ≥5 μm) proporciona a los clientes soluciones más completas con un excelente rendimiento de imagen y una experiencia de uso cómoda.

-Precisión de repetición de la etapa de escaneo de control totalmente automático de los ejes X, Y y Z≤1μm; Carrera: 80 mm*60 mm; Velocidad máxima≥100 mm/s; Tamaño mínimo del paso: ≤200 nm.

-Cámara CMOS a color HD con interfaz USB 3.0 con una precisión de 0,5μm/píxel, 2,3 millones de píxeles reales, alta velocidad de fotogramas de 40 fotogramas/segundo y rápida velocidad de captura sin retardo.

El software profesional de análisis de limpieza cuenta con procesos optimizados y simplificados; con funciones como tecnología de unión perfecta, posicionamiento repetido de cada partícula, visualización completa de imágenes, estadísticas de partículas, evaluación automática y exportación con un solo clic de informes profesionales, lo que garantiza una alta eficiencia, precisión y fiabilidad.

-Sistema operativo: Se incluye el sistema operativo Windows 10/64 bits y la configuración de hardware del ordenador no es inferior a: CPU-I7 octa-core, 1TB HD, 16GB de memoria, disco duro de 1TB, pantalla HD de 21,5 pulgadas.

1. El tiempo de escaneo y evaluación de una sola membrana de filtro debe controlarse dentro de los 6 minutos (en condiciones de una lente objetivo de 5×, con un aumento total de no menos de 50×).

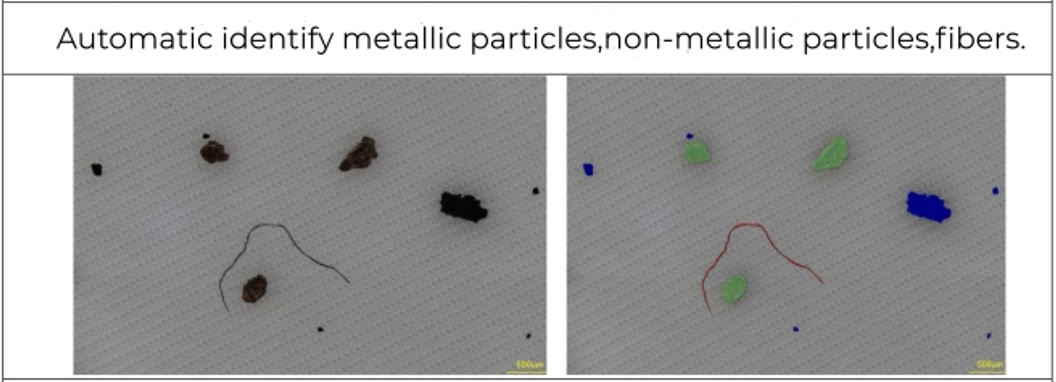

2. El análisis puede distinguir con precisión partículas metálicas, partículas no metálicas y fibras, de modo que se disponga de una base de datos estándar para la toma de decisiones.

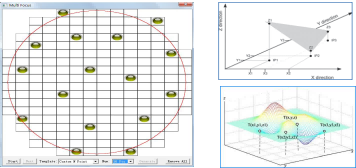

3.Para abordar el problema de que la superficie irregular de la membrana del filtro provoca que no se capturen todas las imágenes nítidamente enfocadas durante el escaneo, el sistema adopta un enfoque descentralizado de múltiples puntos. y Método de reconocimiento y enfoque totalmente automático. Elimina la necesidad de que el personal seleccione manualmente los puntos de enfoque con antelación, logrando así la función de compensación de distancia focal totalmente automática.

4.La interfaz del software se puede cambiar entre chino e inglés.

5.El equipo ajusta automáticamente la intensidad de la luz, enfoque automático, Realiza escaneos automáticos de múltiples campos, recopila imágenes automáticamente y lleva a cabo análisis estadísticos automáticos de partículas.

6.El equipo puede enfocar y calcular con precisión y automáticamente el tamaño de partículas tanto grandes como pequeñas en la misma área de escaneo.

7.Puede clasificar y determinar grados según grados de longitud basados ​​en ISO16232-2018, VDA19-2015, NAS1638, ISO4406, ISO4407 y estándares definidos por la empresa, y puede calcular la longitud total de las fibras en la membrana del filtro.

8.De acuerdo con la configuración de grado ISO16232/8, cuando la misma muestra estándar se prueba repetidamente 10 veces, La repetibilidad alcanza el 99%.

9.Según los requisitos del cliente, se pueden clasificar, contar y evaluar partículas de diferentes tamaños, que van desde 5 μm hasta 3000 μm y más.

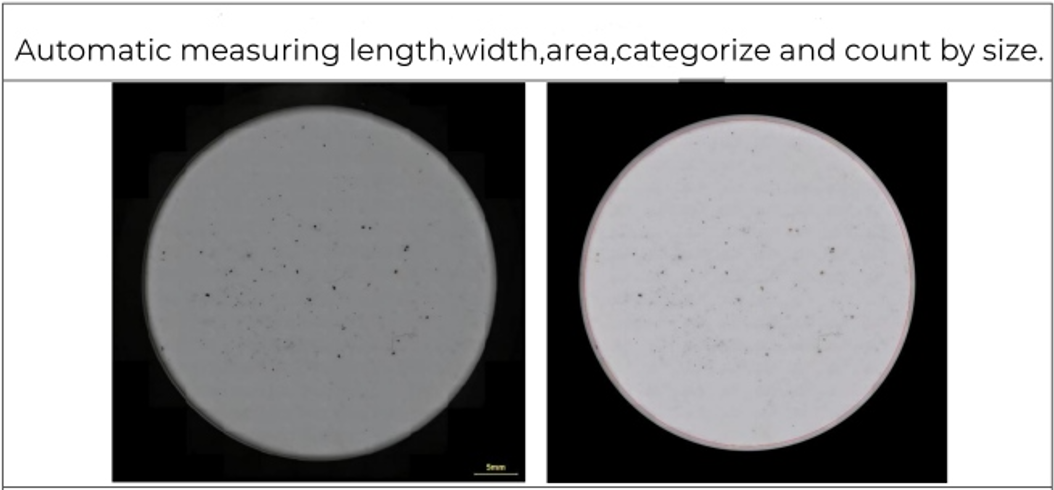

10.También puede identificar con precisión partículas grandes con un diámetro superior a 2 mm. El sistema puede medir y calcular automáticamente los parámetros de tamaño de una sola partícula, como el área, el ancho y el círculo inscrito.

11.Los operadores pueden agregar libremente los elementos funcionales que deben reflejarse en el informe en el software, y el software tiene una función de memoria automática.. IAbandona la forma tradicional de seleccionar la plantilla correspondiente.

12.Tras escanear la membrana del filtro, debería tener la capacidad de realizar estadísticas automáticas de partículas, establecer umbrales automáticamente y realizar la identificación automática de partículas sin intervención humana para reducir los errores de funcionamiento.. HSin embargo, conserva las funciones de modificación manual de los resultados del escaneo. paraSeparación o asociación de partículas de cualquier forma.

13.Dispositivo de adquisición de imágenes: una cámara en color de alta definición que puede cooperar con un microscopio automático para realizar el balance de color automático, el escaneo automático y la adquisición automática de imágenes.

14.El sistema debería tener la capacidad de restaurar el color de las partículas para facilitar que el ojo humano distinga las partículas con diferentes colores metálicos.

15.Tras un único escaneo y evaluación, el software debería ser capaz de volver a seleccionar el área de análisis para un nuevo análisis (esta acción no debería requerir volver a escanear la membrana del filtro), con el fin de extraer las partículas que puedan perderse en el borde de la membrana del filtro.

16.Equipado con una plataforma de escaneo automático de alta precisión con desplazamiento libre, que cuenta con modos de control automático y manual. La precisión general de la plataforma de escaneo y del equipo, así como los resultados de detección, están controlados en última instancia por estándares..

17.El informe de análisis de limpieza deberá incluir el modelo del producto, el nombre del cliente, los requisitos de inspección, la fecha de inspección, el modelo del equipo de inspección, el inspector, fotografías de la inspección, los resultados de la evaluación, etc. El informe de análisis de limpieza se puede guardar e imprimir.

18.Evaluar el número total de contaminantes por membrana filtrante, el número total de contaminantes por pieza y el número total de contaminantes en el área proyectada de 1000 cm² propuesta en los resultados de la evaluación según VDA19-2015, y presentarlos en forma de informe.

19.El software puede unir automáticamente las imágenes escaneadas y almacenar la imagen escaneada de toda la membrana del filtro; las imágenes de la membrana del filtro almacenadas se pueden recuperar en cualquier momento para su reanálisis, almacenamiento y exportación automática de informes de Office y Word; los grados de partículas en la plantilla del informe se pueden configurar según las necesidades del usuario.

20.Equipado con un soporte específico para la membrana filtrante. Una vez colocada la membrana, se puede escanear directamente sin necesidad de recolocarla, y es compatible con papeles de filtro de diámetro comprendido entre 47 mm y 50 mm.

21.El rendimiento de escaneo de las membranas tejidas de malla de nailon es el mismo que el de las membranas de filtro de superficie, y los resultados no se ven afectados por la malla.

22.Regla de calibración del sistema, especificación: 1/100 μm

23.Para garantizar la fiabilidad y precisión del equipo, se proporcionarán muestras estándar (muestras estándar de partículas OPTO) utilizadas por las fábricas anfitrionas de referencia para escanear y verificar el equipo, las cuales se utilizan para calibrar su precisión.

24. El sistema de análisis debe estar equipado con capacidad antivibración activa.
