¿Qué es la limpieza técnica?

En la fabricación moderna de alta gama, incluyendo vehículos de nueva energía (NEV), sistemas de refrigeración líquida, aeroespacial, hidráulica de precisión, y fabricación de semiconductores—un solo chip metálico o partícula de fibra de tamaño micrométrico puede provocar bloqueos del sistema, cortocircuitos eléctricos o fallas totales del equipo. Hoy en día, pruebas de limpieza Ha evolucionado desde una simple comprobación rutinaria hasta convertirse en una métrica de control de calidad altamente cuantificada, estandarizada y fundamental.

1. ¿Qué es la limpieza técnica?

En el control de calidad industrial, limpieza técnica Se refiere a la evaluación cuantitativa y al nivel de control de los contaminantes residuales, como partículas, aceites, grasas y fibras, en la superficie de piezas, componentes o sistemas de fluidos internos.

A diferencia de los conceptos de limpieza doméstica, la limpieza técnica se centra estrictamente en las partículas críticas. Los métodos de inspección generalmente miden dos dimensiones principales:

Método gravimétrico (Método de masas): Mide el peso total (mg) de partículas residuales por área de superficie o por componente individual.

Método de conteo y análisis de partículasAnaliza la distribución del tamaño de las partículas, la longitud máxima de las partículas (μm) y las características del material de las partículas (por ejemplo, partículas metálicas duras reflectantes, partículas no metálicas no reflectantes y fibras blandas y flexibles).

2. Principales normas industriales para la inspección de limpieza técnica

Para garantizar la compatibilidad de la cadena de suministro global, las organizaciones internacionales y los organismos del sector han establecido rigurosos estándares de prueba:

VDA 19.1 (Asociación Alemana de la Industria Automotriz): El estándar de inspección de limpieza técnica más autorizado en el sector automotriz, que define los procedimientos de extracción, los códigos de clasificación y los formatos de informe.

ISO 16232 (Organización Internacional de Normalización): La norma global derivada de la VDA 19, que regula específicamente la limpieza técnica de los componentes de los vehículos de carretera.

ISO 4406 / NAS 1638: Normas internacionales de potencia fluida utilizadas para medir y clasificar los niveles de contaminación por partículas en fluidos hidráulicos y lubricantes.

GB/T 20082 / GB/T 3821: Normas nacionales chinas que rigen la determinación del nivel de contaminación para componentes hidráulicos y maquinaria en general.

3. Análisis detallado de los estándares técnicos básicos de limpieza

Flujo de trabajo de pruebas VDA 19.1 e ISO 16232 y códigos de calificación

Tanto VDA 19.1 como ISO 16232 describen un proceso de cuatro pasos. inspección de limpieza técnica proceso:

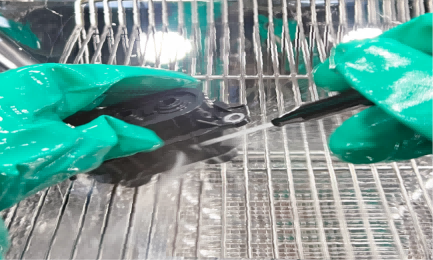

Extracción de partículasLos contaminantes residuales se eliminan de las superficies de las piezas mediante técnicas estandarizadas de enjuague a presión, limpieza ultrasónica, lavado interno o agitación.

Filtración por membranaEl fluido de extracción se filtra al vacío a través de una membrana de análisis especializada (normalmente con un tamaño de poro de 5 μm o 15 μm) para atrapar todas las partículas.

Secado y pesaje (Método gravimétrico): La membrana se seca y la masa total de contaminación se pesa utilizando una balanza analítica de alta precisión.

Análisis y clasificación microscópicaLos microscopios automatizados de conteo de partículas escanean la membrana para medir el tamaño máximo de las partículas, clasificar el conteo de partículas según las clases de tamaño (por ejemplo, clases de tamaño B a K) e identificar partículas metálicas frente a partículas no metálicas.

Ejemplo de código de limpieza técnica de componentes estándar (CCC):

CCC = A (C15-F00/G-H12/I-K0)

Este código especifica el área de referencia o la base de volumen (A) junto con las clases de límite de recuento de partículas permitidas (por ejemplo, F00, H12) en rangos de tamaño específicos (15~25 μm, 100~150 μm, etc.).

4. Equipos y soluciones de laboratorio para pruebas de limpieza técnica integrales

Para ayudar a las empresas a construir sistemas de garantía de calidad fiables durante la I+D, la producción en proceso y el control de calidad final (CC), proporcionamos soluciones completas y llave en mano. laboratorio de limpieza técnica Soluciones y equipos de prueba automatizados:

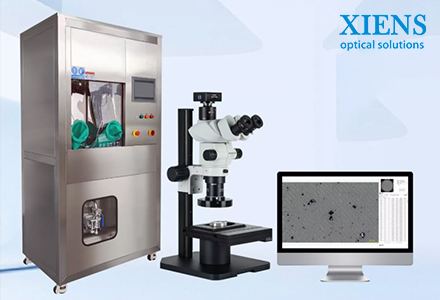

Unidades de extracción de limpieza técnica (Cabina de limpieza por extracción)

Diseñado en total conformidad con las normas VDA 19.1 e ISO 16232, nuestro equipo automatizado de extracción de limpieza técnica integra tecnologías de lavado y muestreo de última generación:

Modos de extracción versátilesIntegra en un solo gabinete la pulverización a alta presión, la autolimpieza de las paredes laterales, el lavado interno del flujo, la extracción ultrasónica, la preparación de membranas, la filtración en línea de solventes y la purificación continua.

Filtración en línea en tiempo real y preparación automáticaEl líquido de enjuague pasa directamente a través de un módulo de filtración en línea durante la extracción, recogiendo automáticamente las partículas en la membrana sin necesidad de transferencia manual. Los filtros finos de varias etapas garantizan la pureza del solvente (control del valor de fondo).

Control inteligente PLC y seguridad del operadorCuenta con ciclos de limpieza programables, monitoreo del estado en tiempo real y alertas de reemplazo de consumibles. Fabricada en acero inoxidable 304 de alta calidad, con puertas de protección eléctrica y guantes resistentes a disolventes para una máxima seguridad operativa.

Totalmente automatizado Sistemas de análisis microscópico de limpieza técnica

Nuestro sistema automatizado de imágenes microscópicas, que funciona como unidad central de análisis para la identificación y clasificación de partículas, cumple plenamente con las normas VDA 19.1, ISO 16232, ISO 4406 y NAS 1638:

Escaneo automatizado y enfoque automáticoEquipada con una platina motorizada X/Y de alta precisión y un módulo de autoenfoque del eje Z, que permite un escaneo rápido de la membrana con un solo clic y una unión perfecta de las imágenes.

Clasificación de partículas mediante IA y óptica polarizadaUtiliza tecnología de polarización óptica y algoritmos inteligentes para diferenciar partículas metálicas reflectantes, partículas no metálicas no reflectantes y fibras flexibles en un solo escaneo.

Cumplimiento de múltiples estándares y calificación automática: Cuenta y clasifica automáticamente las partículas por tamaño, generando instantáneamente códigos oficiales de limpieza técnica (CCC).

Verificación de partículas críticas e informes con un solo clic.Permite una rápida reinspección de las partículas críticas máximas con gran aumento y exporta informes estandarizados en formato PDF bilingües (inglés/chino) para una trazabilidad completa de los datos.

Llavero Limpieza técnica, construcción de laboratorios y accesorios

Proporcionamos instalaciones completas para laboratorios de limpieza técnica, que incluyen cabinas de flujo laminar ISO Clase 5/6, reactivos químicos estandarizados, hornos de secado y microbalanzas para mediciones gravimétricas.
