Normas técnicas de limpieza para laboratorios: Guía completa para su instalación y funcionamiento.

Normas técnicas de limpieza para laboratorios: Guía completa para su instalación y funcionamiento.

Impulsados ​​por el rápido avance de la fabricación avanzada, sistemas de refrigeración líquida y maquinaria de precisión, controlar la contaminación por partículas sólidas a escala micrométrica en los componentes se ha vuelto fundamental para la fiabilidad y la vida útil del producto. Como eslabón clave en los sistemas de control de calidad, pruebas de limpieza técnica—y el diseño y funcionamiento estándar de los laboratorios especializados— está recibiendo una atención primordial en toda la industria.

Basándose en especificaciones internacionales y estándares industriales convencionales, este artículo describe sistemáticamente el marco de ingeniería, los requisitos de control ambiental y los principios operativos básicos para construir una instalación que cumpla con la normativa. laboratorio de limpieza técnica.

1. Marco básico: Normas de ensayo internacionales y del sector

Estandarización en pruebas de limpieza técnica Es fundamental para garantizar la repetibilidad, la comparabilidad y la fiabilidad de los datos. Los estándares de referencia globales ampliamente adoptados en los sectores de la automoción y los equipos de alta gama incluyen:

VDA 19.1 y VDA 19.2 (Asociación Alemana de la Industria Automovilística)

VDA 19.1 sirve como estándar fundamental para los componentes. pruebas de limpiezaEspecifica métodos para la extracción de contaminantes (por ejemplo, enjuague a presión, lavado interno), preparación de membranas, análisis microscópico de partículas y pruebas gravimétricas.

Nota técnica:

VDA 19.1 advierte explícitamente contra extracción ultrasónica Debido al riesgo de erosionar los materiales base de los componentes y generar residuos artificiales, generalmente no se recomienda como método de extracción principal, y varios fabricantes de equipos originales (OEM) restringen estrictamente su uso.

VDA 19.2 Se centra en los procesos de ensamblaje, la regulación del control de la contaminación en los entornos de producción, el embalaje y la logística.

ISO 16232 (Vehículos de carretera — Limpieza de componentes y sistemas)

Publicada por la Organización Internacional de Normalización, la ISO 16232 es la norma global para limpieza automotrizSi bien su metodología se alinea estrechamente con VDA 19.1Persisten diferencias en los códigos de tamaño de partícula, las definiciones de límites de blanco y los procedimientos de prueba; por lo tanto, los resultados de las pruebas no pueden ser reconocidos mutuamente sin una aclaración. Se utiliza ampliamente en las cadenas de suministro de la industria automotriz, aeroespacial e hidráulica de precisión.

Además, los principales fabricantes de automóviles, de sistemas de propulsión para vehículos eléctricos (Triple Eléctrico) y de componentes hidráulicos establecen especificaciones empresariales más estrictas basadas en estas normas generales. Estas especifican umbrales cuantitativos para el tamaño máximo de partícula permitido (Lmax), el recuento de partículas metálicas duras y los límites de contaminación gravimétrica total.

2. Control ambiental: Clasificación de salas blancas y parámetros críticos

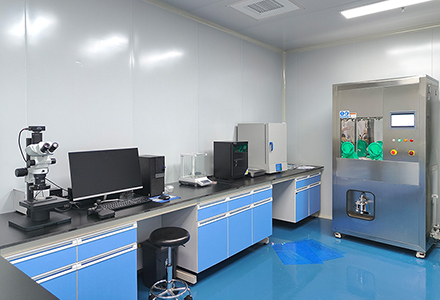

Prevenir la contaminación cruzada es el principal objetivo de ingeniería al diseñar un laboratorio de limpieza técnica. El laboratorio debe garantizar que no entren impurezas externas al sistema durante la extracción, la filtración, el pesaje o el análisis microscópico.

Aclaración importante: Ni VDA 19.1 ni ISO 16232 Se requiere obligatoriamente que todo el laboratorio alcance una clasificación específica de sala limpia. El esquema de zonificación que se muestra a continuación representa la práctica de ingeniería habitual. Como alternativa, las empresas pueden utilizar un entorno de laboratorio estándar combinado con cabinas de flujo laminar o aisladores ISO Clase 5 para lograr un control localizado de la contaminación.

1. Clasificación de zonas para salas blancas

Zona controlada básica (recepción y pretratamiento de muestras): Se recomienda cumplir con la norma ISO 14644-1 ISO Clase 8 (equivalente a una sala limpia de Clase 100 000).

Zona de extracción de núcleos y análisis de partículas: Se recomienda cumplir con la norma ISO 14644-1 ISO Clase 7 (equivalente a una sala limpia de Clase 10.000).

Estaciones de trabajo localizadas de alta precisiónPara la extracción de componentes pequeños de precisión y la manipulación de membranas, se deben utilizar unidades de filtro con ventilador (FFU) de clase ISO 5 (clase 100) para crear un microambiente ultra limpio.

2. Métricas críticas de control ambiental

Los laboratorios deben mantener un sistema de monitoreo ambiental continuo las 24 horas del día, los 7 días de la semana, centrado en:

Control de presión diferencial: Mantenga una presión diferencial positiva de +10 Pa a +15 Pa entre las áreas limpias y las zonas externas no controladas, utilizando gradientes de presión en cascada para evitar el reflujo de aire sin filtrar.

Control de temperatura y humedadMantenga la temperatura ambiente a 22 ± 2 °C y la humedad relativa entre el 45 % y el 60 % HR. Esto suprime la atracción electrostática de las partículas y estabiliza las microbalanzas. Debe eliminarse el flujo de aire directo sobre la balanza.

Gestión de valores en blancoLa prueba en blanco es el método definitivo para verificar la limpieza del entorno, los equipos y los reactivos. Las mejores prácticas del sector buscan un valor en blanco dentro del 10 % del requisito de la muestra (las especificaciones más estrictas de los fabricantes de equipos originales exigen ≤5 %).

3. Arquitectura de hardware y flujo de trabajo de pruebas de circuito cerrado

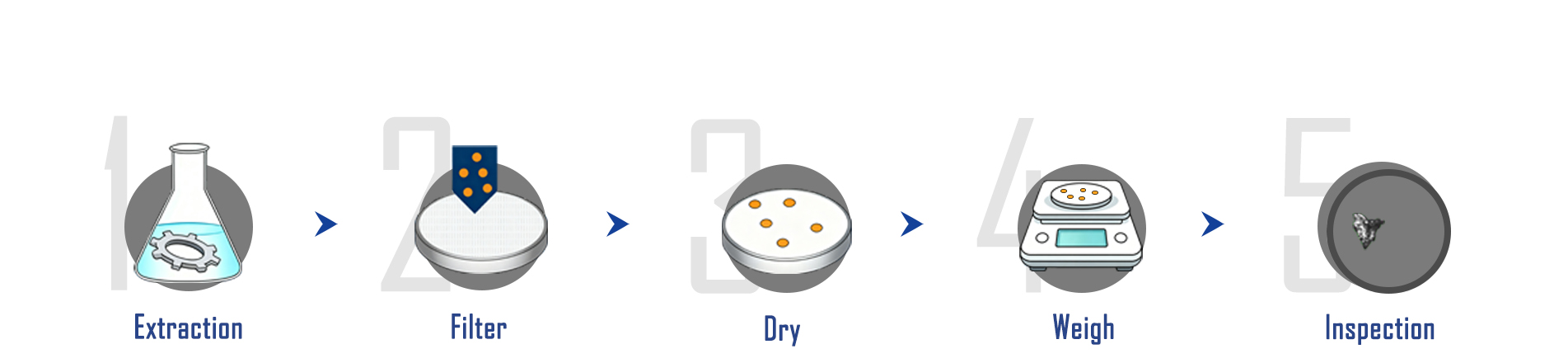

Un laboratorio estandarizado de limpieza técnica requiere una infraestructura de hardware completa y de circuito cerrado: Extracción ➔ Filtración ➔ Acondicionamiento de membrana ➔ Análisis gravimétrico ➔ Inspección microscópica

Sistemas modulares de extracción de limpieza técnicaIntegrar las funciones de enjuague a presión y lavado interno con unidades de filtración de solventes de circuito cerrado específicas (índice de filtración de 0,2 μm) para minimizar la contaminación del fluido de fondo.

Sistemas automatizados de análisis óptico de partículasEquipado con microscopios de escaneo automatizados de alta resolución y software de análisis especializado, el sistema clasifica automáticamente los contaminantes metálicos reflectantes, no metálicos y fibrosos, generando datos de distribución de partículas según los códigos de tamaño VDA B–K.

Microbalanzas y ultramicrobalanzasEl análisis gravimétrico estándar requiere microbalanzas con una resolución de 0,01 mg, mientras que las ultramicrobalanzas se utilizan para mediciones de alta precisión. Las áreas de pesaje deben contar con protectores contra corrientes de aire y las membranas deben someterse a estabilización de la humedad antes de la medición para evitar errores de masa inducidos por la humedad.

4. Procedimientos operativos estándar y gestión de la calidad

El hardware avanzado solo proporciona la base; los procedimientos operativos estándar (POE) estandarizados garantizan datos de prueba fiables y repetibles a lo largo del tiempo.

Protocolos de personalLos técnicos deben superar una formación y cualificación especializada. Dentro de la zona limpia principal, los operarios deben llevar trajes antiestáticos para salas blancas y guantes de nitrilo sin polvo y de baja extracción. Se prohíbe la ropa que desprenda fibras y el uso de guantes de látex está estrictamente prohibido.

Verificación rutinaria de espacios en blancoSe deben realizar pruebas en blanco antes de las operaciones diarias y antes y después de cada lote de muestras. Los resultados de las pruebas de muestra se consideran válidos únicamente cuando el valor del blanco cumple con los límites de calidad internos.

Control de disolventes y consumiblesLos disolventes de extracción (por ejemplo, isopropanol de alta pureza, fluidos de hidrocarburos refinados) deben superar controles de pureza y microfiltración antes de su uso. Los materiales de las membranas, los pasos de pretratamiento y los procedimientos de almacenamiento deben estar estrictamente estandarizados.

Garantía de calidad mejoradaImplementar procedimientos de validación de la tasa de recuperación para los sistemas de extracción, garantizar el transporte de muestras selladas para evitar la contaminación posterior al muestreo y archivar los datos brutos y las membranas de prueba para una trazabilidad completa del proceso.

La construcción y operación de un laboratorio de limpieza técnica es una iniciativa sistemática de ingeniería de calidad. A medida que la fabricación transita hacia una mayor precisión y complejidad, establecer procedimientos que cumplan con los estándares, sean estables y precisos. pruebas de limpieza La capacidad no solo es un requisito esencial para superar las auditorías de los fabricantes de equipos originales (OEM), sino también un pilar estratégico para gestionar los riesgos de fallos de los componentes e impulsar un crecimiento industrial de alta calidad.
