Norma ISO 16232 para la inspección técnica de la limpieza

Norma ISO 16232 para la inspección técnica de la limpieza

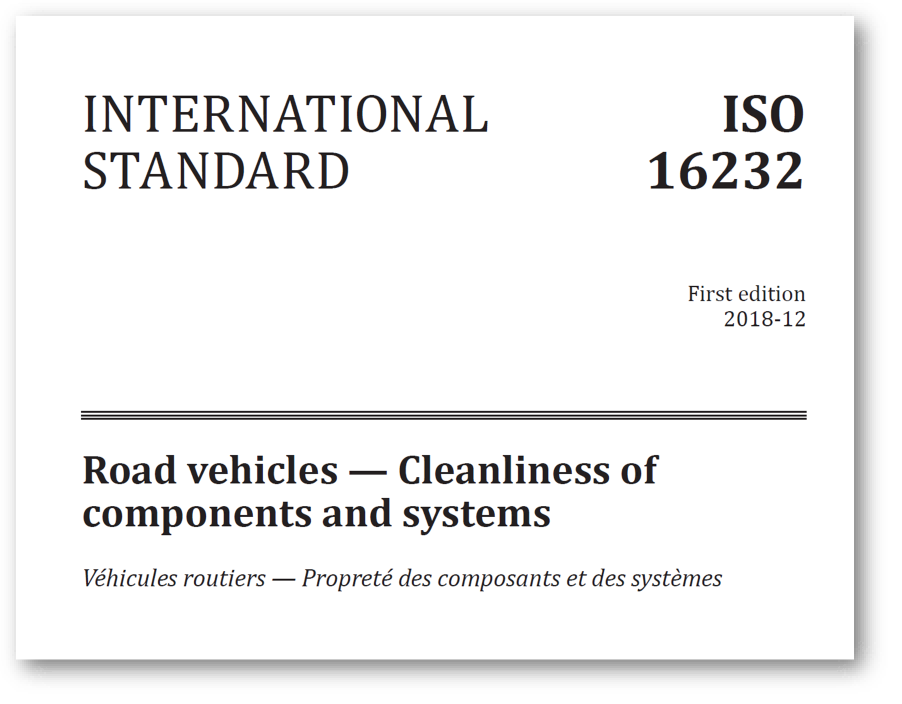

ISO 16232:2018 (Vehículos de carretera: limpieza de componentes y sistemas) Es el estándar internacional reconocido mundialmente para la medición cuantitativa de la limpieza técnica en la industria automotriz. En China se adopta de forma idéntica como GB/T 41481-22.

La norma rige el procedimiento integral —que incluye la extracción, la preparación de muestras, el análisis y la elaboración de informes— de la contaminación por partículas en componentes automotrices. Su objetivo es cuantificar los residuos sólidos, el polvo y las fibras, mitigando así los riesgos de fallas como el atasco, el desgaste y la obstrucción en componentes fluidos de precisión.

La norma ISO 16232 define un marco de pruebas estandarizado en lugar de establecer límites de aceptación obligatorios; los umbrales de limpieza permitidos se negocian entre proveedores y fabricantes de equipos originales (OEM) en función de la funcionalidad del componente. Evolucionando desde VDA 19, ISO 16232 Mantiene una compatibilidad procedimental total con el sistema y constituye una piedra angular para el control de la limpieza en las cadenas de suministro de vehículos de nueva energía (VNE) y motores de combustión interna (MCI).

1. ¿Qué es la norma ISO 16232?

Desarrollada por la Organización Internacional de Normalización (ISO/TC 22 Vehículos de Carretera), la versión vigente de la norma ISO 16232 es la ISO 16232:2018. Si bien las versiones anteriores constaban de 10 partes individuales, la versión actualizada las consolida en una única norma integral para establecer un sistema de evaluación reproducible y comparable.

Objetivo principal: Estandarizar los métodos de inspección de limpieza en toda la cadena de suministro automotriz global, eliminando las discrepancias en los datos causadas por los diferentes protocolos de prueba utilizados en los distintos laboratorios y proveedores.

Límite del alcanceLa norma ISO 16232 se aplica exclusivamente a contaminantes sólidos particulados. Los aceites, las películas de grasa, las manchas solubles y las inspecciones visuales de la apariencia de la superficie quedan fuera del alcance de esta norma.

2. Alcance y exclusiones

Objetos aplicables

Componentes y conjuntos de automoción con funciones de contacto con fluidos, centrándonos específicamente en superficies de circuitos internos de fluidos controlados:

Transmisiones, cuerpos de válvulas hidráulicas, bombas de aceite y enfriadores de aceite.

Sistemas de combustible, sistemas de frenado y tuberías/válvulas del sistema de refrigeración.

Sistemas de accionamiento eléctrico, sistemas de gestión térmica y componentes fluidos de precisión de alta presión.

Conjuntos completos relacionados con los fluidos del vehículo

Escenarios de aplicación típicos

Inspección de entrada (IQC) y control de calidad de salida (OQC) de componentes

Validación de los procesos de limpieza de componentes y evaluación de la eficiencia de los equipos de limpieza.

Trazabilidad de la contaminación en entornos de producción y herramientas/dispositivos de fijación.

Análisis de fallas de componentes (por ejemplo, atascamiento de válvulas o desgaste abrasivo causado por partículas).

Control de calidad de proveedores de nivel 1 y nivel 2 por parte de fabricantes de equipos originales (OEM) del sector automotriz.

Exclusiones (fuera del alcance)

Limpieza de fluidos como lubricantes y refrigerantes (regulada por la norma ISO 4406).

Métodos no cuantitativos, como simples pruebas visuales o pruebas cualitativas.

Análisis de películas de aceite, gomas y contaminantes solubles

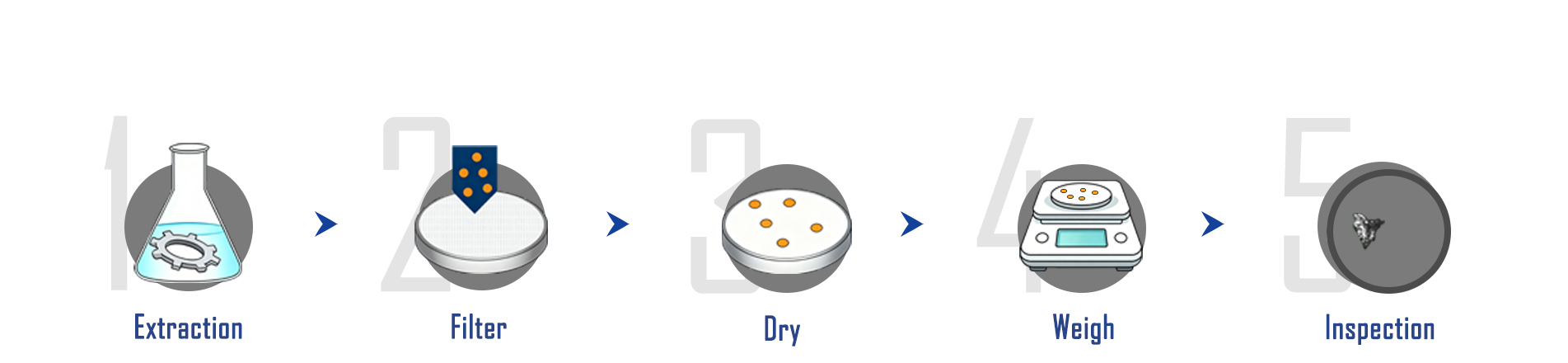

3. Flujo de trabajo de inspección estandarizado según la norma ISO 16232

Un conforme inspección de limpieza bajo ISO 16232 Sigue un flujo de trabajo obligatorio de 5 pasos:

Validación previa a la prueba → Extracción → Filtración y preparación → Análisis de partículas → Informes

3.1 Validación previa a la prueba (línea de base obligatoria para la validez de la prueba)

Prueba en blancoCuantifica la contaminación de fondo introducida por disolventes, filtros de membrana, equipos de extracción y aire ambiente del laboratorio. El resultado final de la prueba debe restar este valor de referencia.

Prueba de rechazo Validación de la curva de extracción: Consiste en realizar ciclos de extracción repetidos en el mismo componente para verificar que los parámetros seleccionados eliminen adecuadamente las partículas internas. Esto evita subestimar los niveles de contaminación debido a una extracción insuficiente y sirve como base técnica para establecer parámetros formales.

3.2 Métodos de extracción de partículas (4 categorías estandarizadas)

Enjuague a presiónPulverización dirigida de disolvente a alta presión, adecuada para los conductos internos de tuberías y cuerpos de válvulas.

Extracción ultrasónicaAdecuado para componentes pequeños con geometrías complejas. La potencia ultrasónica y el tiempo de exposición deben controlarse rigurosamente para evitar la erosión del componente y la presencia de residuos que puedan dar lugar a falsos positivos.

Agitación / Sacudida: Agitación de componentes de geometría simple totalmente sumergidos en disolvente.

Extracción por chorro de aire: Diseñado para componentes eléctricos, estatores o piezas que no pueden entrar en contacto con líquidos.

Nota: Los disolventes de extracción deben estar prefiltrados. Los medios habituales incluyen agua ultrafiltrada, alcohol isopropílico (IPA) y n-heptano, acordados por las partes contratantes.

3.3 Filtración y preparación de muestras

Todo el volumen del fluido extraído se filtra mediante una membrana para retener los contaminantes particulados. Los tamaños de poro estándar de la membrana varían entre 0,8 μm, 1,2 μm y 5 μm (generalmente compuestas de nailon o ésteres de celulosa mixtos). La norma limita estrictamente la densidad máxima de partículas en la superficie del filtro para evitar la superposición de partículas, lo que podría provocar errores de conteo durante el análisis microscópico.

3.4 Métodos analíticos conformes: Análisis gravimétrico (Método M): Mide la diferencia de masa del filtro de membrana antes y después del secado ([mg/componente]). Si bien es rápido, no permite determinar la distribución del tamaño de las partículas ni identificar partículas grandes críticas capaces de provocar fallas catastróficas en los componentes.

Microscopía óptica (Estándar de la industria): Utiliza microscopios de escaneo óptico automatizados para medir las dimensiones de las partículas mediante el diámetro de Feret. Los rangos de tamaño estándar incluyen >5 μm, >15 μm, >25 μm, >50 μm, >100 μm y >200 μm. Permite diferenciar entre partículas metálicas reflectantes, no metálicas y fibrosas para cuantificar con precisión las partículas letales.

Contadores automáticos de partículas (APC): Proporciona una distribución directa y en línea del tamaño de las partículas a partir del fluido de extracción. Desventajas: No puede diferenciar el material de las partículas, es susceptible a la interferencia de microburbujas y no ofrece visualización morfológica.

Análisis ampliado (No obligatorio): SEM-EDX (microscopía electrónica de barrido/espectroscopia de rayos X de energía dispersiva) para análisis elemental e identificación de fuentes de contaminación, utilizada principalmente en investigaciones de fallas.

3.5 Requisitos de presentación de informes obligatorios

El informe de inspección debe documentar exhaustivamente: la definición del área de superficie controlada, el método y los parámetros de extracción, el tipo de disolvente, las especificaciones del filtro, los valores de la prueba en blanco, los datos de distribución del tamaño y los parámetros de validación de la extracción. Los informes que omiten estos parámetros clave carecen de trazabilidad y comparabilidad.

4. Información clave sobre el control de calidad

Partículas críticas ("Partículas peligrosas"): Las partículas grandes y duras provocan atascos en las válvulas, rayaduras en los sellos y desgaste en los componentes móviles. Los fabricantes de equipos originales (OEM) priorizan límites estrictos para partículas de ≥100 μm y ≥200 μm, y muchos planos de ingeniería imponen políticas de tolerancia cero para residuos de gran tamaño.

Definición de superficie controladaEl alcance de la inspección (por ejemplo, cavidades internas en contacto con el fluido frente a la superficie total interna y externa) debe definirse explícitamente antes de realizar las pruebas. Las definiciones imprecisas de la superficie son la causa más frecuente de disputas sobre la calidad entre los fabricantes de equipos originales y los proveedores.

Incompatibilidad de métodos: Los resultados gravimétricos () no se pueden convertir directamente en recuentos de partículas, ni se pueden comparar entre sí los datos obtenidos mediante diferentes métodos analíticos.

5. Comparación: ISO 16232 vs. VDA 19

Ambas normas comparten principios de ensayo subyacentes idénticos y son ampliamente reconocidas como intercambiables en toda la industria automotriz:

ISO 16232: Un marco global y ágil que establece una terminología unificada y una presentación de informes estandarizada para las cadenas de suministro internacionales.

VDA 19Desarrollada por la Asociación Alemana de la Industria Automotriz (VDA), esta guía proporciona directrices prácticas más detalladas, incluyendo el embalaje de muestras, la logística y protocolos de prueba simplificados, y es ampliamente utilizada por los fabricantes de equipos originales alemanes.

Preguntas frecuentes

P1: ¿Define la norma ISO 16232 límites universales de aprobación/rechazo de la limpieza?

R: No. La norma ISO 16232 define cómo realizar las pruebas, no qué es aceptable. Los límites de limpieza dependen de la geometría del componente, las dimensiones del recorrido del fluido, las holguras de trabajo y la presión de funcionamiento del sistema. El fabricante de equipos originales (OEM) y el proveedor deben acordar mutuamente los umbrales específicos en las especificaciones técnicas o los planos de ingeniería. Las piezas de precisión (por ejemplo, cuerpos de válvulas, inyectores de combustible) tienen límites mucho más estrictos que las carcasas estructurales.

P2: Si un componente no supera una prueba ISO 16232, ¿puede el laboratorio cambiar a un método de extracción diferente para volver a realizar la prueba?

R: No. Los parámetros de extracción (método, presión, duración y disolvente) deben validarse previamente mediante ensayos decrecientes y quedar plasmados en el acuerdo técnico. Modificar el método de extracción altera las condiciones de referencia del ensayo, lo que invalida los resultados. Si se cuestiona la validez del ensayo, este debe repetirse utilizando los mismos parámetros. Cualquier modificación permanente de los métodos de extracción requiere aprobación mutua y un proceso formal de revalidación.
