VDA 19.1 es el estándar autorizado para fuera de línea. inspección técnica de limpieza de componentes, emitido por VDA-QMC (Centro de Gestión de Calidad de la Asociación Alemana de la Industria Automotriz) y ampliamente adoptado en toda la cadena de suministro automotriz global. Su título completo es Inspección de limpieza técnica – Contaminación por partículas de componentes automotrices funcionalmente relevantes. La versión vigente es la 3.ª edición revisada (Libro Amarillo), publicada en julio de 2025. Alineada con la norma internacional ISO 16232, VDA 19.1 Establece un flujo de trabajo de inspección unificado para contaminantes particulados sólidos para eliminar las discrepancias de datos entre los fabricantes de equipos originales (OEM) y los proveedores ascendentes/descendentes. La norma regula exclusivamente los contaminantes particulados sólidos libres para prevenir fallas funcionales como el atasco del carrete de la válvula, el desgaste del par móvil y los cortocircuitos de componentes de alto voltaje en vehículos de nueva energía (VNE). Sirve como referencia técnica fundamental para la calificación de componentes y Proceso de aprobación de piezas de producción Aprobación PPAP para fabricantes de equipos originales alemanes y proveedores de nivel global. Impulsada por la transición a la electrificación automotriz, la última edición amplía las capacidades para extracción en seco, detección de micropartículasy estandarizado Análisis SEM-EDX, cumpliendo con los estrictos requisitos de control de limpieza de los componentes de precisión de próxima generación, incluidas las baterías de tracción, las unidades de control electrónico (ECU) y los sensores.

1. ¿Qué es VDA 19.1?

VDA Volumen 19 Parte 1 (comúnmente abreviado como VDA 19.1) fue desarrollado por la Asociación Alemana de la Industria Automotriz para estandarizar los métodos de prueba de laboratorio para la contaminación por partículas sólidas en la superficie de componentes automotrices funcionalmente relevantes. Es esencial distinguir entre las dos ramas de la serie VDA 19:

VDA 19.1Laboratorio fuera de línea inspección de limpieza Método estándar para componentes terminados (detección de contaminantes residuales en las piezas).

VDA 19.2: Proceso control de limpieza Especificaciones que abarcan el entorno del lugar de montaje, el personal y la logística.

Estas dos normas persiguen objetivos y escenarios de aplicación completamente diferentes y no pueden utilizarse indistintamente.

Objetivo principalEl objetivo es establecer un proceso de ensayo unificado, reproducible y comparable que estandarice toda la cadena operativa, incluyendo la extracción de partículas, la separación por filtración y el análisis microscópico. Este proceso define explícitamente las reglas estadísticas del tamaño de partícula (diámetro de Feret), las pruebas de valores en blanco y los requisitos de control de calidad de los equipos, resolviendo así problemas persistentes en la industria, como la inconsistencia en los resultados de las pruebas entre diferentes laboratorios y las disputas sobre la aceptación entre compradores y proveedores.

Alcance de los contaminantesRegula las partículas sólidas libres, como virutas metálicas, arena/sílice, polvos plásticos y fibras. Los líquidos o sustancias solubles, como aceites, grasas, contaminantes iónicos y compuestos orgánicos volátiles (COV), quedan fuera del alcance de esta norma.

2. Contenido técnico básico

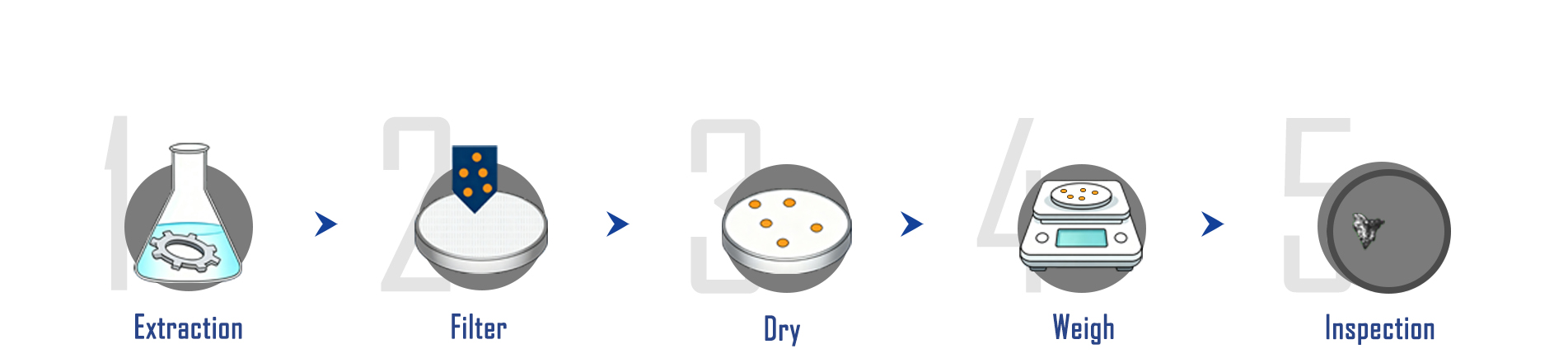

La cadena de inspección completa consta de tres pasos obligatorios: Extracción de partículas—Filtración y retención —Análisis y evaluación de membranas.

2.1 Extracción de partículas

Los métodos de extracción se dividen en extracción húmeda (tradicional) y extracción seca (formalmente integrada en la tercera edición). El método de extracción debe acordarse por escrito entre el comprador y el proveedor antes de realizar las pruebas; los datos obtenidos con diferentes métodos de extracción no pueden compararse directamente.

Extracción húmeda: Enjuague a presión, extracción ultrasónica, agitación/enjuague internoy enjuague a baja presión (novedad de la 3.ª edición). Adecuado para carcasas, cuerpos de válvulas y componentes de conductos de aceite que toleran el contacto con disolventes líquidos.

Extracción en secoPruebas de succión al vacío y estampado. Adecuado para componentes electrónicos, materiales compuestos y piezas de precisión sensibles a la inmersión en líquidos.

2.2 Separación y filtración de partículas

El fluido de extracción pasa completamente a través de una membrana de análisis para capturar los contaminantes particulados. Por convención, se seleccionan membranas con un tamaño de poro de 5 μm. Es obligatorio realizar una prueba de valor blanco simultánea para deducir la contaminación de fondo introducida por los disolventes, los recipientes y el entorno de prueba. La norma también especifica una capacidad máxima de carga de la membrana (área de cobertura de partículas ≤3 %) para evitar imprecisiones en el recuento causadas por partículas superpuestas.

2.3 Análisis de membranas (Marco de doble vía: Análisis estándar frente a análisis flexible)

2.3.1 Análisis estándar (Plan predeterminado; válido para la aceptación por parte del comprador y el proveedor sin necesidad de acuerdos adicionales)

Método gravimétrico: Mide la diferencia de masa de la membrana antes y después de la filtración para determinar la masa total del contaminante.

Análisis mediante microscopía ópticaCuantifica y cuenta partículas de 50 μm, clasificándolas por tamaño y distinguiendo entre partículas metálicas brillantes, partículas no metálicas y fibras.

Análisis SEM-EDX: Estandarizado para permitir el recuento automatizado de partículas y la identificación de elementos/materiales, lo que facilita el análisis de la causa raíz de la contaminación.

2.3.2 Análisis flexible (Requiere acuerdo mutuo entre comprador y proveedor)

Diseñado para el análisis de fallas y componentes de ultra alta precisión. Permite la detección de micropartículas

2.4 Reglas fundamentales de evaluación

El diámetro de Feret (Feret Max) se especifica universalmente como base para la determinación del tamaño de partícula. Las especificaciones de limpieza de los componentes deben indicar explícitamente: método de extracción, especificaciones de la membrana, técnicas analíticas, tamaño/cantidad de la muestra y valores límite permitidos para el recuento de partículas y la masa total.

3. Escenarios de aplicación

La norma VDA 19.1 se aplica ampliamente en toda la cadena de suministro automotriz, tanto para vehículos con motor de combustión interna (ICE) como para vehículos de nueva energía (NEV):

Sistemas de tren motriz y chasisBloques de motor, carcasas de transmisión, cuerpos de válvulas hidráulicas, componentes de freno, cojinetes y bombas de aceite. Previene el desgaste mecánico, el atasco de los carretes de las válvulas y las obstrucciones en los conductos de fluido causadas por la contaminación por partículas.

Componentes básicos de los vehículos de nueva energíaPlacas de refrigeración líquida de la batería, carcasas del motor, gabinetes de la unidad de control electrónico (ECU), conectores de alto voltaje y sensores. Limita estrictamente los residuos metálicos conductores para evitar fallas en el aislamiento y cortocircuitos internos.

Hitos clave de calidad: Proceso de aprobación de piezas de producción (PPAP), control de calidad de entrada (IQC), muestreo de producción rutinario, análisis de fallas de componentes y validación del proceso de limpieza.

Referencia comercialSirve como criterio universal en planos técnicos, contratos de compraventa e informes de inspección de terceros. Es un requisito de entrada obligatorio para las cadenas de suministro automotrices globales, incluidos los fabricantes de equipos originales (OEM) y los proveedores de primer nivel (Tier-1) como Volkswagen, BMW, Mercedes-Benz, ZF y Bosch.

4. Principales actualizaciones de la 3.ª edición revisada (2025)

4.1 Métodos estandarizados de extracción en secoIntegra formalmente la succión al vacío y las pruebas de estampado en los métodos estándar, al tiempo que añade una opción de enjuague húmedo a baja presión para adaptarse a componentes electrónicos recubiertos, de paredes delgadas o sensibles a los líquidos.

4.2 SEM-EDX actualizado a análisis estándar: Transforma la técnica SEM-EDX de una herramienta avanzada de análisis de fallos en una opción de inspección rutinaria, estableciendo criterios estandarizados de clasificación de materiales para el seguimiento de contaminantes en etapas tempranas.

4.3 Protocolos refinados de inspección de micropartículasRequisitos detallados de equipos, membranas y resolución para partículas. < Se ha definido un tamaño de 50 μm para cumplir con las estrictas exigencias de limpieza de los componentes electrónicos de alto voltaje de los vehículos eléctricos de nueva energía (NEV).

4.4 Marco de doble vía establecidoEstablece la distinción entre el Análisis Estándar (que garantiza la comparabilidad de los datos entre laboratorios de todo el mundo) y el Análisis Flexible (que satisface las necesidades personalizadas de componentes especializados), minimizando las disputas sobre el alcance y la aplicabilidad.

4.5 Métrica de evaluación de fibra actualizadaSustituye el simple recuento de cantidad de fibra por la longitud total de la fibra, lo que se ajusta mejor al riesgo funcional de obstrucciones en mangueras hidráulicas y de fluidos.

4.6 Normas de garantía de calidad más estrictas: Perfecciona los requisitos relativos a los límites del valor en blanco, la validación de la eficiencia de extracción (curvas de decaimiento), la incertidumbre de la medición y los intervalos de calibración del equipo.

5. Requisitos básicos del entorno de laboratorio

Para garantizar la validez de los datos, los laboratorios que realizan Inspecciones de limpieza VDA 19.1 Debe cumplir los siguientes criterios básicos:

Control ambientalLas zonas de inspección deben cumplir con las normas de sala limpia ISO 14644 de clase 7 a clase 8 y estar físicamente aisladas de actividades que generen polvo, como el esmerilado o el mecanizado.

Protocolo de personalLos operarios deben usar ropa de sala limpia que no suelte pelusa y guantes que no sean de fibra. El uso de toallas de papel y paños de algodón estándar está estrictamente prohibido.

Preparación de reactivos y equiposLos disolventes de limpieza y los recipientes de recogida deben estar previamente purificados. Se requieren pruebas de control periódicas para monitorizar continuamente la contaminación de fondo.

Requisitos de hardware: Microscopios de limpieza ópticaBalanzas analíticas de alta precisión (resolución de 0,01 mg o 0,001 mg para micromasas) y sistemas de extracción compatibles (cabinas de lavado, baños ultrasónicos o aparatos de succión en seco). Se requieren sistemas SEM-EDX si se realiza un análisis de materiales.

TrazabilidadSe deben mantener los procedimientos operativos estándar (POE), junto con registros completos de los parámetros de extracción, las imágenes de la membrana y los datos brutos de recuento.

Conclusión

En medio de la continua transformación digital e inteligente de la industria automotriz, los riesgos de seguridad que plantean los microcontaminantes en los componentes siguen aumentando. La implementación de VDA 19.1 (3.ª edición) impulsa la gestión de la limpieza en la industria, pasando de la protección tradicional contra el desgaste mecánico a la seguridad eléctrica de alto voltaje y la garantía de confiabilidad de los sensores de precisión. La implementación de esta norma permite a las empresas no solo cumplir con los requisitos de calificación del cliente, sino también optimizar los procesos de limpieza e identificar las fuentes de contaminación en la producción mediante análisis cuantitativos de partículas, reduciendo sistemáticamente los riesgos de fallas en los componentes y retiros de productos.

Pregunta frecuente 1: ¿Qué relación existe entre VDA 19.1 e ISO 16232, y qué norma debería elegirse para proyectos de exportación?

Respuesta: ISO 16232 es la norma internacional para limpieza de los componentes En vehículos de carretera, su marco técnico se derivó originalmente de la norma VDA 19.1. Ambas normas son altamente compatibles en cuanto a principios de ensayo y procedimientos básicos. Sin embargo, la VDA 19.1 ofrece definiciones más detalladas de los parámetros operativos.

Guía de selecciónPara los fabricantes de equipos originales alemanes y los proyectos de la cadena de suministro automotriz europea, se prefiere la norma VDA 19.1. Para los fabricantes de equipos originales globales con presencia en varias regiones o para clientes no europeos, se suele adoptar la norma ISO 16232.

Nota: La versión estándar exacta y el método de inspección deben ajustarse a los requisitos explícitos establecidos en los acuerdos técnicos de compra o en los planos de los componentes. Los datos de prueba de ambas normas no pueden convertirse ni equipararse directamente sin validación.

Pregunta frecuente 2: ¿Se pueden comparar los resultados de las pruebas obtenidas mediante extracción ultrasónica y enjuague a presión para el mismo componente?

RespuestaNo. Los resultados obtenidos con diferentes métodos de extracción no pueden compararse ni evaluarse directamente para determinar si cumplen o no con los requisitos. Las distintas técnicas de extracción ejercen diferentes grados de fuerza mecánica sobre las cavidades internas, los orificios ciegos y las partículas fuertemente adheridas.

VDA 19.1 exige explícitamente que un especificación de limpieza del componente Se debe establecer un único procedimiento de extracción validado. Para evaluar la eficacia de los diferentes procesos de limpieza, se deben realizar pruebas comparativas en condiciones de extracción idénticas. Si se modifica el método de extracción, los límites de limpieza permitidos deben revalidarse y ser confirmados mutuamente por el comprador y el proveedor.
