¿Cuál es el principio del enjuague a presión en las pruebas técnicas de limpieza?¿Y cuándo se utiliza?

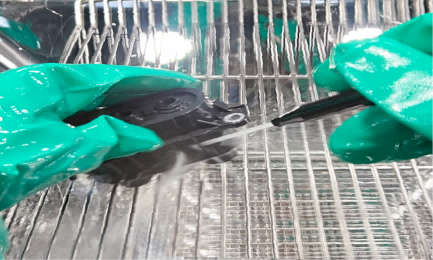

Enjuague a presión es uno de los métodos de extracción de partículas más utilizados en pruebas de limpieza técnicaUtiliza un líquido de limpieza suministrado a presión y caudal controlados para enjuagar las superficies de los componentes y los conductos, canales y cavidades internas a los que puede llegar eficazmente el flujo del líquido. Este proceso desprende las partículas adheridas o atrapadas y las transporta al líquido de extracción. A continuación, el líquido se filtra y las partículas recogidas se analizan para evaluar limpieza de los componentes.
Este método es especialmente adecuado para cuerpos de válvulas, carcasas de bombas, componentes hidráulicos, tuberías, componentes de refrigeración líquida y otras piezas con orificios profundos, orificios ciegos y estructuras internas complejas. En comparación con los métodos de limpieza por frotamiento, que se centran principalmente en las superficies externas accesibles, el enjuague a presión utiliza un flujo de líquido controlado para alcanzar áreas de difícil acceso directo, lo que permite la extracción de contaminantes particulados internos.
Es importante destacar que el enjuague a presión no es lo mismo que la pulverización superficial a alta presión. El enjuague a presión se centra en la extracción de partículas de áreas de prueba definidas mediante un flujo de líquido controlado. Puede aplicarse a superficies externas accesibles y regiones internas a las que el líquido puede llegar eficazmente, mientras que el enjuague por pulverización generalmente se centra más en la limpieza de superficies externas. Para componentes con conductos internos, la entrada, la salida y las vías de enjuague deben diseñarse adecuadamente según la estructura del componente.
Durante las pruebas, la presión de enjuague, el caudal, la duración del enjuague, la pureza del líquido de limpieza, las condiciones de filtración y la contaminación ambiental del equipo pueden afectar los resultados finales. Por lo tanto, el enjuague a presión no es simplemente una operación de limpieza, sino un paso importante para la extracción de partículas que requiere un control estandarizado en las pruebas técnicas de limpieza.
A medida que los componentes automotrices, los vehículos de nueva energía, los sistemas hidráulicos, la maquinaria de precisión y los equipos de control de fluidos evolucionan hacia una mayor precisión, miniaturización y complejidad estructural, las partículas microscópicas que permanecen en su interior han captado cada vez más la atención de los fabricantes. En componentes como cuerpos de válvulas, carcasas de bombas, tuberías y conjuntos de refrigeración líquida, incluso las partículas más pequeñas pueden interferir con el control de fluidos, obstruir conductos estrechos o provocar desgaste en piezas móviles críticas.
Por lo tanto, para realizar pruebas de limpieza técnica fiables se requiere algo más que evaluar la cantidad, el tamaño y la morfología de las partículas. La extracción exhaustiva y sistemática de las partículas residuales de las superficies y estructuras internas de los componentes es igualmente importante para obtener resultados de prueba fiables.
El enjuague a presión es un método de extracción de partículas utilizado para cumplir con este requisito de prueba. Consiste en aplicar un líquido de limpieza a presión y caudal controlados para enjuagar las superficies de los componentes, los conductos internos, las cavidades y los canales. Esto permite desprender las partículas adheridas o atrapadas y transferirlas al líquido de extracción para su posterior filtración y análisis.
El enjuague a presión es un pruebas de limpieza técnica Método que utiliza un líquido de limpieza controlado y a presión para enjuagar un componente y extraer los contaminantes particulados.
Durante las pruebas, el líquido de limpieza se dirige a través o hacia la zona objetivo con una presión, caudal, dirección y duración específicos. Las fuerzas de impacto y cizallamiento resultantes actúan sobre las superficies externas del componente y las estructuras internas accesibles. Las partículas adheridas a las superficies se desprenden y son arrastradas por el líquido hacia un sistema de recolección.
Tras la filtración, las partículas quedan retenidas en una membrana filtrante. Según los requisitos de las pruebas, se analizan mediante un microscopio o un sistema óptico de análisis de partículas, como un microscopio de escaneo de membrana filtrante automatizado.
El proceso se puede resumir de la siguiente manera::
Componente → Enjuague con líquido a presión → Liberación de partículas → Recolección de líquido → Filtración por membrana → Análisis de partículas → Evaluación de la limpieza
A diferencia de la inspección directa de la superficie de un componente, el enjuague a presión no se basa principalmente en la observación de partículas en el propio componente. Su principio fundamental es la extracción controlada de partículas, transfiriendo los contaminantes de zonas de difícil acceso directamente a una membrana filtrante para su posterior análisis cuantitativo.
Es importante distinguir entre la microscopía de escaneo de membrana filtrante automatizada, un método de microscopía óptica basado en la obtención de imágenes de partículas recolectadas en una membrana filtrante, y un contador de partículas líquidas (LPC), que cuenta directamente las partículas suspendidas en un líquido. Estos métodos difieren en sus principios de medición y procedimientos de preparación de muestras.
El principio fundamental del enjuague a presión reside en la interacción mecánica entre el líquido de limpieza y las partículas.
Cuando el líquido fluye a través o sobre un componente a una presión y caudal controlados, genera un movimiento de fluido sobre las superficies, orificios y conductos internos del componente. Las fuerzas de impacto y cizallamiento generadas por el líquido en movimiento pueden desprender partículas adheridas a las superficies o depositadas dentro de las estructuras internas, transportándolas al sistema de recolección.
Para componentes con orificios profundos, orificios ciegos y conductos estrechos, el enjuague a presión permite extraer partículas de zonas de difícil acceso mediante métodos de limpieza convencionales, siempre que el líquido limpiador pueda llegar eficazmente a dichas zonas. Esto mejora la eliminación de contaminantes internos.
Sin embargo, una mayor presión no siempre es mejor. Durante las pruebas reales, parámetros como la presión de enjuague, el caudal, la duración del enjuague, el tipo de líquido de limpieza y la dirección del enjuague deben seleccionarse de acuerdo con la estructura del componente, el material y los requisitos de prueba.
Si las condiciones de enjuague son demasiado suaves, es posible que algunas partículas no se liberen adecuadamente. Si son demasiado agresivas, el proceso puede desprender fragmentos de material que estaban firmemente adheridos o incluso afectar componentes de paredes delgadas, sellos o estructuras delicadas. Esto puede alterar las condiciones de extracción y aumentar la incertidumbre en los resultados de la prueba.
Por lo tanto, establecer condiciones de enjuague estables y repetibles es esencial para obtener resultados de limpieza técnica fiables.
Los métodos tradicionales de extracción de partículas, como la limpieza manual o la inspección visual directa, presentan ciertas limitaciones al tratar con estructuras internas complejas.
Por ejemplo, el cuerpo de una válvula hidráulica con múltiples conductos internos y orificios de pequeño diámetro puede contener contaminantes en los canales internos, cavidades o zonas de conexión. Limpiar únicamente las superficies externas no permite extraer adecuadamente las partículas de estas zonas internas.
El enjuague a presión utiliza un flujo de líquido controlado para alcanzar las regiones internas accesibles, desprender los contaminantes y transportarlos para su recolección y análisis centralizados.
Por lo tanto, el enjuague a presión resulta especialmente valioso para componentes con estructuras internas complejas, ya que permite que el líquido de extracción alcance eficazmente las zonas de interés.
Los sistemas de combustible, frenado, control hidráulico y otros componentes de control de fluidos de los automóviles suelen contener conductos, cavidades de válvulas y vías de flujo internas. Las partículas residuales en estos componentes pueden interferir con el movimiento de las válvulas, el control de fluidos o la fiabilidad general del sistema. Por lo tanto, la extracción y el análisis eficaces de las partículas internas son fundamentales.
Con el desarrollo de sistemas de gestión térmica para vehículos de nueva energía, la contaminación por partículas en placas frías, tuberías de refrigeración, cuerpos de válvulas y otros componentes de gestión térmica ha atraído una atención cada vez mayor.
Los componentes con estructuras de microcanales son particularmente sensibles al tamaño y la cantidad de partículas debido a sus pequeñas dimensiones internas. El lavado a presión puede utilizarse para extraer las partículas residuales de estos componentes, proporcionando muestras para el análisis posterior de la cantidad, el tamaño y la morfología de las partículas.
Las válvulas hidráulicas, las carcasas de las bombas, los bloques de válvulas, las tuberías y los racores suelen contener conductos internos complejos. Las virutas metálicas, las partículas abrasivas y otros contaminantes generados durante la fabricación pueden quedar atrapados en estos conductos y entrar en el sistema con el fluido de trabajo.
Por consiguiente, la extracción de partículas internas es una parte importante de las pruebas de limpieza técnica de estos componentes.
Las piezas mecánicas de precisión pueden contener orificios profundos, orificios ciegos, espacios estrechos o cavidades complejas de difícil acceso mediante métodos manuales. El lavado a presión utiliza un flujo de líquido para extraer partículas de las estructuras internas a las que el líquido puede llegar eficazmente, lo que permite recolectar los contaminantes para su posterior análisis.
El enjuague a presión no es adecuado para todo tipo de componentes. Para materiales porosos, recubrimientos que puedan desprenderse, estructuras frágiles de paredes delgadas o componentes que puedan verse afectados por el proceso de enjuague, las condiciones de enjuague deben seleccionarse cuidadosamente según las propiedades del material y el diseño del componente. Se debe realizar una validación del método para confirmar su idoneidad.
En estructuras cerradas donde el líquido de prueba no puede alcanzar eficazmente las áreas objetivo, la extracción de partículas mediante enjuague a presión puede resultar limitada. Según el diseño del componente y los objetivos de la prueba, podrían ser necesarios métodos de extracción alternativos o una combinación de ellos.
Si bien el enjuague a presión es una etapa de extracción de partículas, sus condiciones de funcionamiento afectan directamente a los resultados finales de limpieza técnica.
Si el líquido de limpieza contiene partículas, o si el equipo de filtración, las tuberías o los recipientes de recolección están contaminados, pueden introducirse partículas adicionales, lo que podría generar resultados artificialmente elevados. Por lo tanto, las pruebas técnicas de limpieza deben controlar la contaminación en todo el sistema de prueba, no solo en el componente que se está evaluando.
El líquido de limpieza debe estar suficientemente limpio para evitar que las partículas ya presentes en él se conviertan en una fuente adicional de contaminación. Antes de las pruebas formales, se pueden realizar verificaciones preliminares para determinar si el líquido y el sistema asociado cumplen con los criterios de limpieza requeridos.
Las tuberías, boquillas, dispositivos de filtración, contenedores de recolección y el entorno de prueba pueden introducir partículas. Por lo tanto, el equipo y el área de prueba deben mantenerse limpios, y se deben utilizar pruebas en blanco o mediciones de fondo para controlar los niveles de contaminación.
Si el recuento de partículas de fondo es elevado, se debe investigar la fuente de contaminación en lugar de atribuir todas las partículas detectadas directamente al componente analizado.

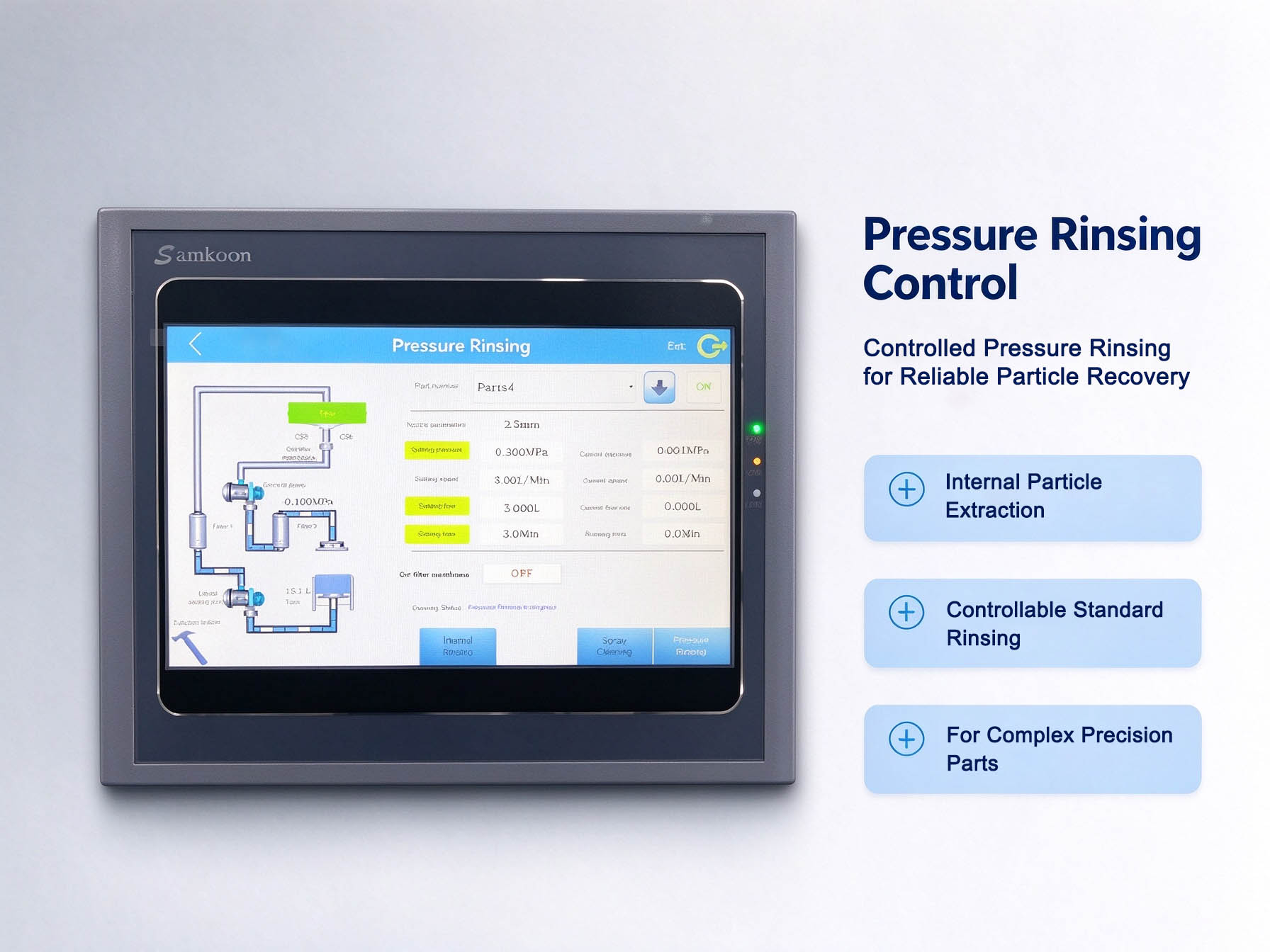

La presión, el caudal, la duración y la dirección del enjuague deben definirse según la estructura del componente y el método de ensayo, y mantenerse lo más consistentes posible. Para un mismo tipo de producto, un procedimiento de enjuague estandarizado mejora la comparabilidad de los resultados entre diferentes lotes de producción.
Durante el desarrollo o la validación de métodos, o en investigaciones sobre la eficiencia de extracción incierta, las pruebas de recuperación de la extracción también pueden utilizarse para evaluar la eficacia de las condiciones de enjuague seleccionadas. Por ejemplo, se pueden introducir partículas de referencia con cantidades o características conocidas en un procedimiento de validación, y su recuperación puede evaluarse utilizando el flujo de trabajo de prueba real. Esto ayuda a determinar si los parámetros de enjuague permiten extraer los contaminantes objetivo de forma consistente y eficaz.
Tras el enjuague, las partículas del líquido de extracción deben recogerse eficazmente en una membrana filtrante. La manipulación de la membrana, la filtración y el posterior análisis microscópico o automatizado de partículas deben realizarse de forma que se minimice la contaminación secundaria y la pérdida de partículas.
Por lo tanto, el enjuague a presión es solo la etapa de extracción de partículas en las pruebas de limpieza técnica, no el proceso de prueba completo. Cada etapa, desde el líquido de limpieza y el equipo de enjuague hasta la filtración y el análisis de partículas, puede afectar los resultados finales.
El lavado a presión es adecuado para componentes con superficies, conductos, cavidades o estructuras internas a las que el líquido de extracción pueda acceder eficazmente. Entre sus aplicaciones típicas se incluyen componentes de automoción, piezas hidráulicas, tuberías, cuerpos de válvulas y componentes de gestión térmica utilizados en vehículos de nueva energía.
Para materiales porosos, recubrimientos que puedan desprenderse, estructuras frágiles de paredes delgadas y componentes cuyas áreas objetivo sean de difícil acceso para el líquido, las condiciones de enjuague deben seleccionarse cuidadosamente según el diseño del componente y los requisitos de prueba. Se debe realizar una validación del método para confirmar su idoneidad.
Los parámetros principales incluyen la pureza del líquido de limpieza, la presión de enjuague, el caudal, la duración del enjuague, la dirección del enjuague, las condiciones de filtración y la contaminación de fondo en el entorno de prueba.
Durante el desarrollo o la validación de un método, las pruebas de recuperación de la extracción también pueden utilizarse para evaluar la eficacia de las condiciones de enjuague. El control estandarizado de estos parámetros contribuye a mejorar la eficiencia de la extracción y la repetibilidad de los resultados de las pruebas.
Tras el enjuague, el líquido de extracción se filtra para retener las partículas en una membrana filtrante. A continuación, las partículas se analizan mediante un microscopio o un microscopio de escaneo de membrana filtrante automatizado para evaluar parámetros como la cantidad, el tamaño y la morfología. Los resultados se comparan con los requisitos técnicos de limpieza aplicables para determinar si el componente cumple con los criterios de limpieza especificados.
